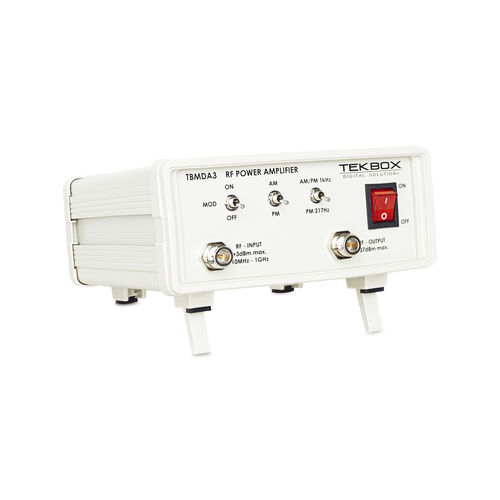

Amplificateur de signal TBMDA3
de puissanceà large bande

amplificateur de signal
amplificateur de signal
amplificateur de signal
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
de signal, de puissance
Autres caractéristiques
à large bande
Tension

Min: 110 V

Max: 240 V

Puissance

20 W

Fréquence

Min: 10 MHz

Max: 1 000 MHz

Description

L'amplificateur de puissance modulé à large bande TBMDA3 est conçu pour créer une source de signal peu coûteuse pour les tests d'immunité des blocs de construction et des produits électroniques. Il est conçu pour être piloté par la sortie du générateur de poursuite des analyseurs de spectre. Grâce à son gain élevé, il peut augmenter la puissance de sortie de n'importe quel générateur de poursuite jusqu'à 5W. Le TBMDA3 est idéal pour piloter les sondes de champ proche Tekbox afin de trouver le point sensible d'un circuit électronique ou pour créer des champs électriques jusqu'à 550V/m en pilotant la cellule TEM Tekbox TBTC0, 300V/m en pilotant la TBTC1, 150V/m en pilotant la TBTC2 ou 100V/m en pilotant la TBTC3. Les signaux d'essai pour les tests d'immunité peuvent être modulés en CW, AM ou PM. Par conséquent, le TBMDA3 offre une capacité de modulation intégrée pour générer des signaux AM ou PM de 1 kHz. En mode PM, le TBMDA3 peut également générer un signal de 217 Hz avec un rapport cyclique de 12,5 % afin de simuler le bruit TDMA d'un téléphone portable. CARACTÉRISTIQUES Amplificateur CW (modulation désactivée) 1 kHz, 80% modulation AM 1 kHz, modulation d'impulsions à 50 % du cycle de service 217 Hz, modulation d'impulsions à 12,5 % de cycle d'utilisation

---
