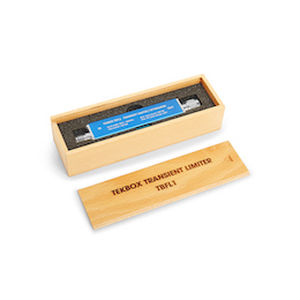

Atténuateur RF TBFL1

Le TBFL1 est un limiteur transitoire / atténuateur / filtre passe-haut combiné, conçu pour assurer une protection optimale des entrées des analyseurs de spectre ou des récepteurs de mesure lors de la réalisation de mesures de bruit conduites ou d'autres mesures où les niveaux d'entrée ne peuvent être prédits avec certitude ou lorsque des surcharges accidentelles peuvent se produire. Des diodes pin- et schottky combinées à un atténuateur multi-étages de 10 dB permettent d'obtenir un dispositif capable de supporter un niveau d'entrée RF continu allant jusqu'à 5 W (37 dBm). Un tube à décharge assure une protection supplémentaire contre les transitoires de haute tension. En outre, un filtre passe-haut de 9 kHz supprime les harmoniques de la tension d'alimentation. Avec un seuil de limitation de +11dBm et une réponse en fréquence plate de 9 kHz à 600 MHz, le limiteur TBFL1 peut être utilisé comme dispositif de protection pour toute la gamme des mesures de bruit conduit et dans de nombreuses autres applications. SPECIFICATIONS Gamme de fréquences : 9 kHz - 600 MHz Atténuation : 10 dB - 0,8/+1,6 dB dans la bande (9 kHz à 600 MHz) Atténuation filtre HP : > 40 dB @ 1kHz Puissance d'entrée RF continue maximale : 5W (+37 dBm) dans la bande Tension d'entrée DC maximale : ± 20V Adaptation d'entrée, plage de fonctionnement linéaire : 9 kHz - 600 MHz < - 16 dB Adaptation de sortie, plage de fonctionnement linéaire : 9 kHz - 600 MHz < - 23 dB Plage de fonctionnement linéaire : jusqu'à un niveau d'entrée de 0 dBm, dans la bande Seuil de limitation : +11 dBm (@ 37dBm niveau d'entrée) Connecteur d'entrée : N-femelle Connecteur de sortie : N-mâle Dimensions : 156 mm x 26 mm x 26 mm 156 mm x 26 mm x 26mm Poids : 170 g
