Interféromètre optique PicoMove
pour mesure de déplacement sub-picométriquecompacthaute résolution

interféromètre optique
interféromètre optique
interféromètre optique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Applications
pour mesure de déplacement sub-picométrique
Spécifications
optique, compact, haute résolution

Description

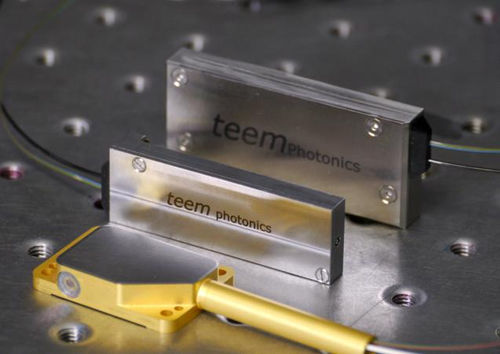

Teem Photonics a développé et propose une nouvelle gamme d'interféromètres compacts, stables et de haute performance pour la mesure des déplacements et des vibrations à l'échelle du picomètre. Les interféromètres PicoMove de Teem Photonics sont basés sur l'intégration sur une seule puce d'une architecture de haute stabilité qui permet d'obtenir des mesures avec un bruit intrinsèque très faible. La longueur d'onde de fonctionnement de 1,55 µm, sans danger pour l'œil, est compatible avec les sources commerciales de télécommunication. La conception du capteur prend également en charge les longueurs d'onde visibles pour faciliter l'alignement du faisceau optique. Teem propose des options de conditionnement avec des matériaux à faible dilatation thermique et pour un environnement UHV. Les parties électriques du système de mesure (source laser, détecteurs) sont éloignées grâce à des raccords de fibre fiables. > Le signal laser (de la fibre d'entrée) est divisé en deux bras : un bras de référence de longueur constante défini par lithographie et un bras de mesure en espace libre où la lumière est réfléchie sur une cible mobile. > La longueur de ce dernier bras varie en fonction de la position de la cible. Les deux bras sont ensuite recombinés sur la puce. > Deux sorties fibrées délivrent des signaux d'interférence en quadrature, ainsi que deux signaux de référence de puissance, pour permettre le calcul du déplacement vectoriel.

---
