Extracteur pivotant AUBH
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- pivotant
Description
Description

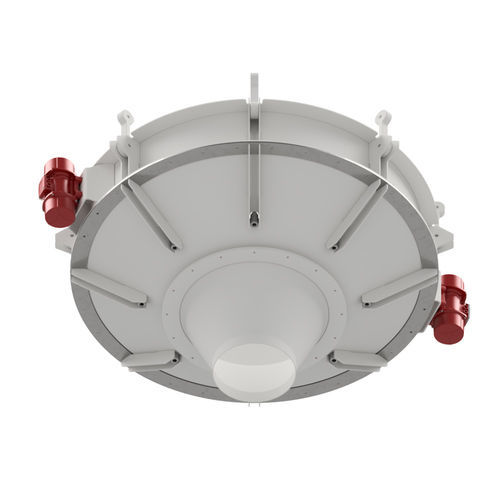

Les fonds vibrants AUBH de Tec.s.i.m. sont des dispositifs en forme de cône inversé, disponibles dans une large gamme, conçus pour faciliter l'écoulement des matériaux en vrac depuis les silos et les trémies par vibration. Ils sont constitués d'un cône en acier carbone ou inoxydable, d'une jointure en polymère intégrée et flangée en haut et en bas, de suspensions assurant la liaison entre le fond vibrant et le silo, et d'un ou deux vibrateurs électriques ITALVIBRAS. Une bride de soudage fournie avant ou avec le fond vibrant est soudée sur le cône du silo en atelier; des suspensions spéciales et la jointure en polymère assurent une connexion flexible entre le silo et le fond vibrant.
Matériaux et composants
Installation et raccordement
Une bride de soudage est fixée sur le cône du silo sur site; des éléments de suspension spéciaux et la jointure en polymère offrent une connexion flexible et étanche entre le silo et le fond vibrant, facilitant l'installation et la maintenance.
Fonctionnement
Les vibrateurs électriques montés sur le fond génèrent une vibration qui provoque un mouvement circulaire de l'ensemble du cône. Ce mouvement se transmet au matériau contenu dans le silo, favorisant un écoulement homogène vers la sortie et les équipements de dosage/transport en aval. L'activation se produit lorsque le dispositif d'extraction en aval est mis en service.
Conformité
Remarques
Les données techniques figurant au catalogue sont données à titre indicatif et peuvent varier en fonction des spécifications du projet et des demandes du client. Chaque produit peut être personnalisé en phase de production; un plan technique de référence est disponible pour le modèle standard.
Les fonds vibrants AUBH de Tec.s.i.m. sont des dispositifs en forme de cône inversé, disponibles dans une large gamme, conçus pour faciliter l'écoulement des matériaux en vrac depuis les silos et les trémies par vibration. Ils sont constitués d'un cône en acier carbone ou inoxydable, d'une jointure en polymère intégrée et flangée en haut et en bas, de suspensions assurant la liaison entre le fond vibrant et le silo, et d'un ou deux vibrateurs électriques ITALVIBRAS. Une bride de soudage fournie avant ou avec le fond vibrant est soudée sur le cône du silo en atelier; des suspensions spéciales et la jointure en polymère assurent une connexion flexible entre le silo et le fond vibrant.
Matériaux et composants
- Cône en acier carbone ou acier inoxydable
- Joint en polymère intégré, flanqué haut et bas
- Suspensions pour la connexion entre fond vibrant et silo
- Un ou deux vibrateurs électriques ITALVIBRAS
- Bride de soudage pour le cône du silo (fournie)
Installation et raccordement
Une bride de soudage est fixée sur le cône du silo sur site; des éléments de suspension spéciaux et la jointure en polymère offrent une connexion flexible et étanche entre le silo et le fond vibrant, facilitant l'installation et la maintenance.
Fonctionnement
Les vibrateurs électriques montés sur le fond génèrent une vibration qui provoque un mouvement circulaire de l'ensemble du cône. Ce mouvement se transmet au matériau contenu dans le silo, favorisant un écoulement homogène vers la sortie et les équipements de dosage/transport en aval. L'activation se produit lorsque le dispositif d'extraction en aval est mis en service.
Conformité
- Directive Machines 2006/42/CE
- Directive Compatibilité Électromagnétique 2004/108/CEE
- Directive ATEX 2014/34/UE (atmosphères potentiellement explosibles)
Remarques
Les données techniques figurant au catalogue sont données à titre indicatif et peuvent varier en fonction des spécifications du projet et des demandes du client. Chaque produit peut être personnalisé en phase de production; un plan technique de référence est disponible pour le modèle standard.
