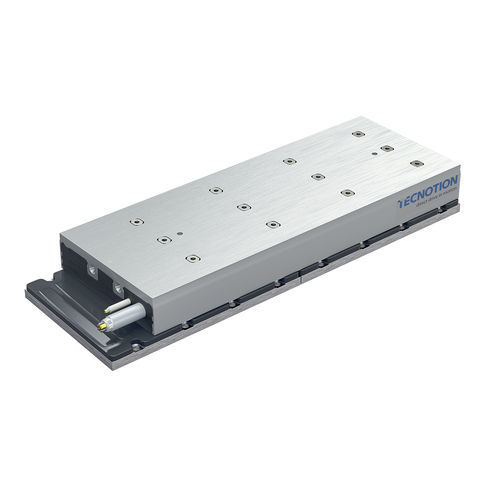

Moteur linéaire AC TBW seriestriphaséironcore0 - 60V
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- AC/DC
- triphasé, AC
- Type
- ironcore
- Voltage
- 220 V, 24 V, 48 V, 380 V, 4,5V, 12 V, 320 V, 60 V, 0 - 60V, 400V, 565V, 380V, 5 V, 230-400V, 560V, 80 V, 28V, 500 V, 72 V, 200 V
- Construction
- à entraînement direct
- Niveau de protection
- sans entretien, pour usage intensif
- Refroidissement
- refroidi par eau
- Performance
- à grande vitesse, haute performance, haute précision
- Autres caractéristiques
- modulaire, haute précision, refroidi
- Vitesse
Min: 0 m/s
(0 ft/s)Max: 5 m/s
(16,4 ft/s)- Force
Min: 0 N
Max: 3 000 N
- Puissance
Min: 0 W
(0 hp)Max: 15 000 W
(20,39 hp)- Course
Min: 0 mm
(0 in)Max: 10 000 mm
(393,701 in)
Description
Présentation
Variante refroidie par eau conçue pour atteindre des forces continues supérieures. La série TBW est la version à noyau ferromagnétique et refroidissement eau de la gamme TB. Elle intègre un système de refroidissement entièrement intégré et très efficace, permettant d'atteindre des forces continues supérieures à la version standard et de supporter des accélérations extrêmes tout en conservant une précision de positionnement submicrométrique. Comme la chaleur n'est pas dissipée dans la structure de la machine, la série TBW est particulièrement adaptée aux applications sensibles à la gestion thermique.
Forces
Force ultime : 2700 – 6750 N
Force de pic : 2400 – 6000 N
Force continue (refroidissement eau) : 1200 – 3000 N
Force continue (refroidissement air) : 1140 – 2850 N
Unités de bobine et plaques magnétiques
Applications
Modules optionnels
Ressources
Caractéristiques techniques
Variante refroidie par eau conçue pour atteindre des forces continues supérieures. La série TBW est la version à noyau ferromagnétique et refroidissement eau de la gamme TB. Elle intègre un système de refroidissement entièrement intégré et très efficace, permettant d'atteindre des forces continues supérieures à la version standard et de supporter des accélérations extrêmes tout en conservant une précision de positionnement submicrométrique. Comme la chaleur n'est pas dissipée dans la structure de la machine, la série TBW est particulièrement adaptée aux applications sensibles à la gestion thermique.
Forces
Force ultime : 2700 – 6750 N
Force de pic : 2400 – 6000 N
Force continue (refroidissement eau) : 1200 – 3000 N
Force continue (refroidissement air) : 1140 – 2850 N
Unités de bobine et plaques magnétiques
- Unités de bobine : TBW18 – TBW30 – TBW45
- Plaques magnétiques : TB192 – TB288
Applications
- Semi-conducteurs
- Affichage
- Sciences et aéronautique
- Outillage machine
- Découpe numérique
- Impression
- Robotique
- Sciences de la vie
- Travail du bois
- Scènes et solutions système
- Applications en vide
Modules optionnels
- Module Hall numérique : fournit 3 sorties numériques déphasées de 120° pour déterminer l'angle électrique ; alimentation requise : 4,5 – 28 Vdc.
- Module Hall analogique : utilise la piste magnétique comme échelle linéaire, montage simple sur moteurs à noyau ferromagnétique ; alimentation standard : 5 Vdc.
Ressources
- Brochure moteurs à noyau ferromagnétique
- Webinaire dimensionnement et sélection des moteurs
- TBW série – fiche technique
- Manuel moteur à noyau ferromagnétique
- TBW série – fichier CAD
Caractéristiques techniques
- Nom de la série : TBW series (moteur linéaire à noyau ferromagnétique, variante refroidie par eau)
- Refroidissement : système de refroidissement par eau entièrement intégré (permets des forces continues supérieures et évite la dissipation de chaleur dans la structure machine)
- Précision de positionnement : précision submicrométrique
- Force ultime : 2700 – 6750 N
- Force de pic : 2400 – 6000 N
- Force continue (refroidissement eau) : 1200 – 3000 N
- Force continue (refroidissement air) : 1140 – 2850 N
- Unités de bobine : TBW18, TBW30, TBW45
- Plaques magnétiques : TB192, TB288
- Couplement : possibilité de coupler plusieurs moteurs à noyau pour augmenter la force disponible
- Commutation optionnelle : Module Hall numérique (4,5–28 Vdc) et Module Hall analogique (5 Vdc)
- Applications typiques : équipements semi-conducteurs, outillage machine, robotique, systèmes d'affichage et d'impression, applications sous vide et propres
