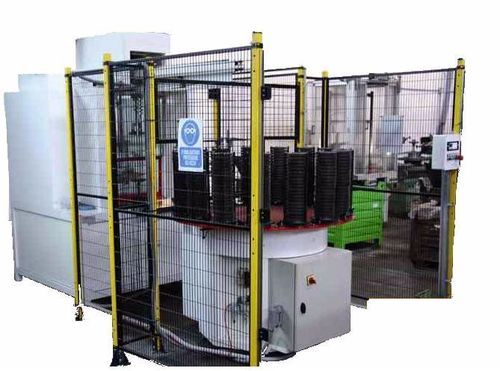

Cellule d'ébavurage à disque TM 250

de finitionde décrassagepour pignons

Description de la machine L'îlot robotisé d'ébavurage conçu et fabriqué par Tecnomacchine est composé d'une meuleuse d'ébavurage à table tournante TM 250, d'un magasin rotatif Rotostore TM 15 et d'un manipulateur 3 axes réalisant les opérations d'un robot à coût réduit. La TM 250 est équipée de meules diamantées CBN résistantes à l'usure et peut usiner des engrenages droits et hélicoïdaux. Lors d'un même cycle, l'ébavurage est effectué simultanément sur la face supérieure et la face inférieure de la roue.

Informations complémentaires Catégorie : SBAVATRICI AUTOMATICHE
Date : 20 November

Multimédia et documentation Une fiche technique au format PDF est disponible pour la machine et une vidéo de démonstration est liée à la page produit.

Caractéristiques / spécifications techniques

• Machine d'ébavurage : modèle TM 250 (table tournante)
• Meules diamantées CBN résistantes à l'usure
• Adaptée aux engrenages droits et hélicoïdaux
• Ébavurage simultané sur face supérieure et inférieure
• Magasin rotatif : Rotostore TM 15 avec 15 tourelles de 450 mm de hauteur chacune
• Capacité du Rotostore : plus de 6,5 m d'engrenages en charge maximale
• Diamètre maximal des roues chargeables : 180 mm
• Zone de chargement arrière pour chargement/déchargement en sécurité pendant le fonctionnement
• Manipulateur 3 axes pour chargement/déchargement en temps masqué
• Capacité du manipulateur : jusqu'à 10 kg
