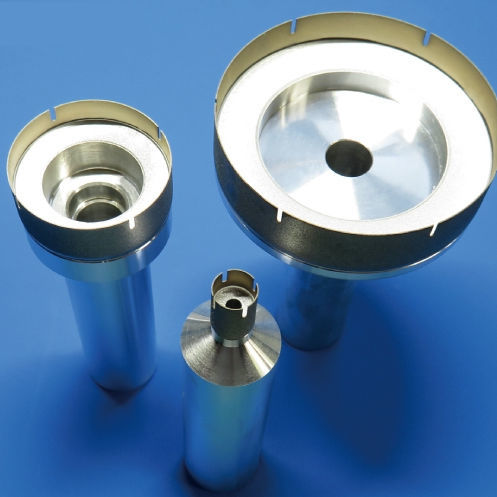

Trépan au diamant

pour verrepour céramiquepour carottage

Présentation
Les forets creux All-Blade sont constitués intégralement de meule au niveau de la partie coupante, sans partie de base, ce qui prolonge la durée de vie de l'outil et permet une arête de coupe extrêmement fine améliorant la qualité d'usinage.

Caractéristiques

• Structure All-Blade
  • Possibilité de réduire l'épaisseur de la lame par rapport aux outils électrodéposés et frittés
• Durée de vie de l'outil fortement augmentée
  • La totalité de la partie coupante étant en meule, la durée de vie peut être plusieurs dizaines de fois supérieure à celle d'un outil électrodéposé à couche unique (selon conditions d'usinage)
  • Plusieurs fois supérieure à celle des outils frittés (selon conditions d'usinage)
• Amélioration de la qualité d'usinage
  • L'épaisseur réduite de la lame diminue l'écaillage et améliore la qualité dimensionnelle par rapport aux outils électrodéposés et frittés
• Réduction du temps d'usinage
  • Le foret creux double permet l'usinage simultané des diamètres intérieur et extérieur, améliorant la cohérence et raccourcissant le temps de cycle
• Personnalisation possible
  • Diamètre d'outil, diamètre de queue, grain de diamant et autres paramètres personnalisables selon l'application

Spécifications standard — Foret creux simple
Diamètre de queue (mm) : φ10 ou φ20
Diamètre outil (mm) : φ4 ~ φ100
Granulométrie diamant : ＃400
Épaisseur de lame (mm) : 0.25
Longueur de lame (mm) : 6

Spécifications standard — Foret creux double
Diamètre de queue (mm) : lame extérieure φ20 / lame intérieure φ10
Diamètre outil (mm) : lame extérieure φ16–φ100 / lame intérieure φ4–φ50
Granulométrie diamant : ＃400
Épaisseur de lame (mm) : 0.25
Longueur de lame (mm) : 6

Marchés / Applications

• Composants pour codeurs rotatifs en verre
• Usinage de disques en verre
• Perçage creux de divers verres
• Perçage creux de céramiques, SiC, matériaux composites et matériaux cristallins

Caractéristiques techniques / Spécifications

• Famille de produits : Diamond Tools (forets creux All-Blade)
• Construction : All-Blade — arête coupante entièrement constituée de meule (sans partie de base)
• Avantages : durée de vie prolongée par rapport aux outils électrodéposés et frittés ; arête de coupe extrêmement fine pour une meilleure qualité d'usinage ; option double foret creux réduisant le temps d'usinage
• Personnalisation : diamètre d'outil, diamètre de queue, granulométrie diamant personnalisables
• Foret creux simple — Diamètre de queue : φ10 ou φ20 ; Diamètre outil : φ4–φ100 ; Granulométrie diamant : ＃400 ; Épaisseur de lame : 0.25 mm ; Longueur de lame : 6 mm
• Foret creux double — Diamètre de queue : extérieur φ20 / intérieur φ10 ; Diamètre outil : extérieur φ16–φ100 / intérieur φ4–φ50 ; Granulométrie diamant : ＃400 ; Épaisseur de lame : 0.25 mm ; Longueur de lame : 6 mm
• Remarque : la durée de vie et les performances réelles dépendent des conditions d'usinage
