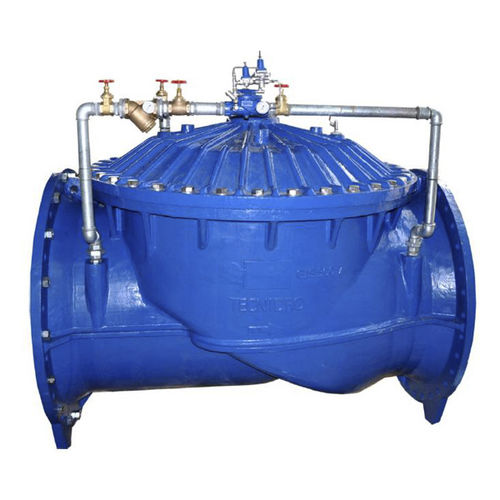

Vanne à membrane

hydrauliquede régulationde contrôle

La vanne doit être fabriquée avec un corps de globe à section hydrodynamique élevée, sans poches de stagnation (type conique à faible perte de pression), le corps et le couvercle de la vanne principale doivent être fabriqués en fonte ductile standard GJS500-7 et le corps et le couvercle de la vanne doivent être protégés par une peinture en poudre de résine de polyester à 200° C avec une épaisseur minimale garantie de 150 microns. Le siège d'étanchéité, la tige et le ressort de rappel seront fabriqués en acier inoxydable pour une meilleure résistance à la cavitation, et le disque d'étanchéité du plongeur sera entièrement guidé et indépendant du siège d'étanchéité. La soupape doit avoir un passage libre supérieur à 80% du diamètre nominal et aucun rayon ou grille ne doit être interposé dans le passage de l'écoulement. La soupape doit être équipée d'un disque de siège amovible en acier inoxydable ; il doit être possible d'insérer un plongeur V-PORT optionnel à la place du plongeur standard, sans modification de la soupape, afin de dissiper une pression élevée. La soupape doit être équipée d'un ressort placé dans la chambre de commande. Le ressort ne doit pas être en contact direct avec le débit principal. La soupape doit être équipée d'un indicateur de position. La membrane doit être en Buna-N renforcé de nylon, ou sur demande en Viton pour les applications pétrochimiques, et le disque d'étanchéité doit être en Vulcolan, ou en Viton sur demande. Pour faciliter l'entretien, il doit être possible d'accéder aux parties internes sans démonter la vanne de la tuyauterie et d'intervenir sur le circuit pilote même avec la vanne en service.
