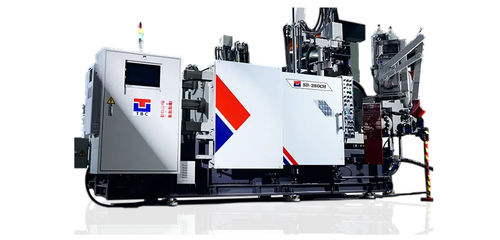

Machine de moulage sous pression haute pression CH series

à chambre froidepour aluminium

Présentation
La série CH est une machine de moulage sous pression aluminium à chambre froide dotée d'un contrôle intelligent. Elle intègre un système d'économie d'énergie importé et une vanne proportionnelle pour le contrôle basse vitesse, offrant une injection multi-vitesse plus précise que les systèmes traditionnels. Convient pour des pièces étanches à l'air.

Caractéristiques de la série CH

• Injection haute vitesse jusqu'à 8 m/s et accélération jusqu'à 80G.
• Gestion complète des données : affichage de la force de serrage, interface température du four, alarme température huile, détection des pièces défectueuses, etc. Stockage de 500 jeux de paramètres moule.
• Auxiliaires haut de gamme : louche automatique à bras bascule et pulvérisateur servo pour améliorer productivité et qualité.
• Fonctions avancées de gestion des données avec possibilité d'extension à 1 000 jeux de paramètres dans l'automatisme électronique.

Injection série CH

• Système hydraulique double et accumulateur d'intensification indépendant : accumulateur séparé pour l'intensification évitant les interférences de pression lors d'injections haute vitesse. Pression d'intensification réglable indépendamment. Convient aux machines ≥500 ton.
• Système d'injection meter-in : circuit hydraulique conçu pour une accélération de 80G et des vitesses jusqu'à 8 m/s. Utilise des électrovannes proportionnelles allemandes pour un contrôle multi-phase basse vitesse précis afin de réduire la porosité des pièces. Standard sur les modèles TBC CH.

Commande électrique CH

• Interface pour système de vide.
• Paramètres d'injection sauvegardés jusqu'à 300 jeux (extension possible jusqu'à 1 000 selon niveau de la commande).
• Interface pour goupille de serrage.
• Écran tactile 15 pouces pour paramétrage opérateur ; fonctions d'enregistrement des données d'injection améliorées.
• Affichage numérique de la force de serrage intégré aux données d'injection.
• Fonctions électroniques avancées : détection des pièces défectueuses, mise à niveau des données d'injection, stockage étendu des paramètres moule (jusqu'à 1 000 jeux).
• Réglage pièces abandonnées (cycles de chauffe) : réalisation de tirs basse vitesse après arrêt prolongé pour éviter les défauts liés aux moules froids.

Structure mécanique & Options

• Filtre pour huile hydraulique.
• Système de collecte de données à distance pour supervision via mobile ou ordinateur portable.
• Système d'économie d'énergie avec pompe Eckerle allemande et nouveau système de contrôle ; réduction de consommation d'environ 30% pour machines >500 ton.
• Plaque de renfort de platine mobile pour prévenir la déformation et faciliter le remplacement.
• Système de changement rapide de moule avec pince hydraulique spéciale ; intégré à la commande électronique TBC.
• Portière de sécurité automatique contrôlée par variateur de fréquence ; ouverture/fermeture synchronisée avec le mouvement machine ; installation possible côté opérateur et côté non-opérateur.
• Possibilité d'augmenter le nombre d'axes noyau selon le tonnage du modèle.

Points visuels / auxiliaires

• Différents agencements mécaniques disponibles : type C, type standard, type link.
• Auxiliaires : louche automatique (calcul du volume de métal fondu), pulvérisateur automatique, extracteur automatique, plaque de renfort de platine mobile, accumulateur à piston, pulvérisation côté platine fixe, portière de sécurité auto pleine, système de changement rapide de moule.

Spécifications mécaniques (tableau multi-modèles sélectionné)
Item | Unités | SD-280 CH | SD-420 CH | SD-580 CH | SD-730 CH | SD-900 CH
Force de verrouillage moule | kN | 2800 | 4200 | 5800 | 7300 | 9000
Dimensions platines (HxW) | mm | 850x904 | 1010x1010 | 1090x1180 | 1230x1230 | 1400x1400
Espacement entre colonnes | mm | 584x584 | 652x652 | 750x750 | 852x852 | 931x931
Diamètre colonnes | mm | 110 | 125 | 150 | 160 | 190
Course moule | mm | 380 | 420 | 560 | 660 | 760
Épaisseur moule | mm | 250~600 | 300~700 | 350~850 | 350~900 | 400~950
Électrovanne pour noyau | pcs | 3/8x1 | 3/8x1 | 1/2x2 | 1/2x3 | 1/2x3
Sortie hydraulique | set | 1/2x2 | 1/2x2 | 3/4x3 | 3/4x5 | 3/4x5
Force d'injection | kN | 265 | 354 | 506 | 550 | 653
Course du poussoir | mm | 370 | 425 | 580 | 670 | 750
Projection bout du poussoir | mm | 150 | 165 | 250 | 300 | 350
Position de l'orifice d'injection | mm | -125 | -150 | -175 | -175 | -250 ou -275
Vitesse tir à sec | m/s | 6 | 6 | 6 | 6 | 6 (variantes : 6|7|8 selon modèle)
Diamètre bout du poussoir | mm | Min.50 Sta.60 Max.70 | Min.60 Sta.70 Max.80 | Min.70 Sta.80 Max.90 | Min.70 Sta.80 Max.90 | Min.80 Sta.90 Max.100
Pression maximale de moulage | MPa | 132.8|92.3|67.7 | 109.9|80.6|61.7 | 117.7|90|71.1 | 140.5|107.7|85.1 | 130|102.8|83.1
Surface de moulage | cm² | 184|265|361 / 287|413|563 | 312|425|555 / 485|661|864 | 416|544|688 / 624|816|1033 | 462|604|764 / 582|760|962 | 653|826|1022 / 904|1144|1414
Masse de tir réelle (Al) | kg | 1.40|2.02|2.75 | 2.35|3.20|4.18 | 4.35|5.68|7.19 | 5|6.6|8.3 | 7.3|9.2|11.4
Force d'éjection | kN | 123.5 | 190.1 | 259.7 | 300 | 340
Course d'éjection | mm | 80 | 100 | 110 | 125 | 125
Moteur hydraulique | kW | 18.5 | 22.5 | 37 | 37 | 45
Quantité d'huile hydraulique | L | 370 | 480 | 700 | 800 | 860
Débit eau refroidissement (huile) | L/min | 25 | 25 | 80 | 80 | 150-180
Débit eau refroidissement (moule) | L/min | 25-50 | 25-50 | 50-90 | 50-90 | 150
Poids machine | ton | 9.4 | 12.8 | 23 | 30 | 50
Dimensions machine | mm | 5613x1650x2616 | 6275x1835x2975 | 7590x2065x3345 | 8046x2335x3413 | 9990x2450x3556

Commande / Platine / Noyau / Injection / Hydraulique & Refroidissement / Sécurité / Autres (aperçu options)

• Commande : écran tactile couleur (standard), affichage alarmes, paramétrage injection, affichage données d'injection et courbe, affichage vitesse & pression d'injection, capteur magnétique sans contact, vanne d'injection motorisée, gestion conditions de moulage.
• Platine : réglage temps de cycle, lubrification ouverture moule, réglage course d'éjection depuis l'écran, réglage platine mobile, graissage automatique des bascules, tire-bar automatique (option selon modèle).
• Noyau : noyaux mobiles 1 & 2 standards sur certains modèles ; noyau fixe 3 disponible sur modèles plus grands ; temporisation et pression mouvement noyau sélectionnables pendant l'injection.
• Hydraulique & refroidissement : capteurs température et niveau huile standard ; filtre huile hydraulique, dispositif de décharge automatique et refroidisseur renforcé disponibles selon modèle.
• Sécurité : porte de sécurité manuelle standard ; porte de sécurité automatique pleine, clôture côté non-opérateur, arrêt d'urgence disponibles en option.
• Auxiliaires : louche automatique avec calcul de volume, pulvérisateur automatique à réglage hauteur et mouvement vertical, extracteur automatique à réglage hauteur moule, modes de production automatique rapides.

Caractéristiques techniques

• Nom de la série : CH Series (Machine de moulage sous pression aluminium à chambre froide).
• Injection haute vitesse : jusqu'à 8 m/s ; accélération jusqu'à 80G.
• Système d'injection : meter-in avec électrovannes proportionnelles allemandes ; double système hydraulique avec accumulateur d'intensification indépendant sur modèles supérieurs.
• Commande : écran tactile 15 pouces, affichage numérique de la force de serrage, stockage paramètres moule (300–1 000 jeux selon niveau), détection pièces défectueuses et réglage pièces abandonnées.
• Économie d'énergie : pompe Eckerle allemande en option et contrôle éco réduisant la consommation (~30% pour >500 ton).
• Modèles disponibles & force nominale de verrouillage : SD-280 CH (2800 kN), SD-420 CH (4200 kN), SD-580 CH (5800 kN), SD-730 CH (7300 kN), SD-900 CH (9000 kN).
• Poids machine représentatif : ~9.4 ton (SD-280 CH) à 50 ton (SD-900 CH).
