Joint quadrilobe 0106000741
toriqueen NBRen EPDM

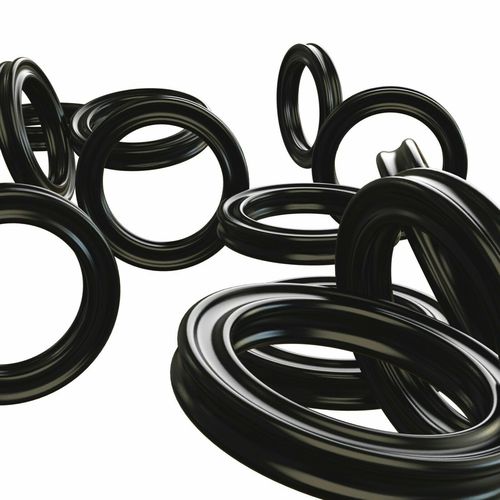

Joint quadrilobe - 0106000741 - TECHNE - torique / en NBR / en EPDM
Joint quadrilobe - 0106000741 - TECHNE - torique / en NBR / en EPDM
Joint quadrilobe - 0106000741 - TECHNE - torique / en NBR / en EPDM - image - 2
Joint quadrilobe - 0106000741 - TECHNE - torique / en NBR / en EPDM - image - 3
Ajouter à mes favoris
Ajouter au comparateur

Vous voulez acheter directement ?
Rendez-vous sur notre Shop.

Caractéristiques

Type
torique
Forme
quadrilobe
Matériau
en NBR, en EPDM, en FKM
Application
industriel, pour boîtier, pour l'industrie, de profilés, de joints toriques, pour aliments, pour tige, à clés
Autres caractéristiques
hydraulique, dynamique, statique, double effet
Pression limite

50 bar, 150 bar, 300 bar, 400 bar
(725,2 psi, 2 175,6 psi, 4 351,1 psi, 5 801,5 psi)

Diamètre

Max: 690 mm
(27,165 in)

Min: 0,74 mm
(0,029 in)

Vitesse

2 m/s
(6,6 ft/s)

Description

Le joint quadrilobe, aussi appelé X-ring ou JT4 Techné, est un joint à quatre lobes (double effet). Il offre un profil en forme de X d’où son nom de X-ring. Une fois sous pression, la forme symétrique du joint quadrilobe augmente la qualité de l'étanchéité et empêche le "roulage" du joint dans son logement. Ses dimensions sont définies de la même façon que celles du joint torique. lications industrielles Matériel médical et pharmaceutique Machines agricoles Équipement alimentaire Robinetterie industrielle Moteurs automobiles Raccords hydrauliques Limites d'application Pression
