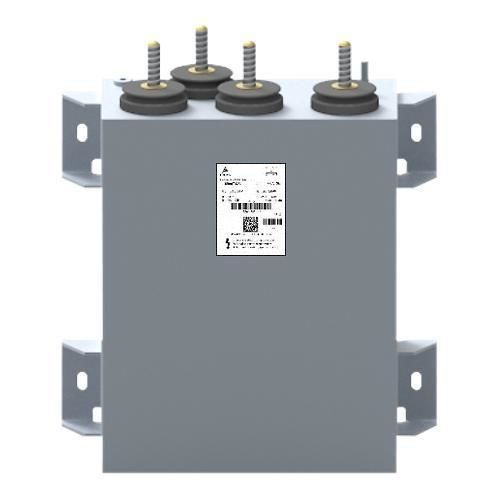

Condensateur en polymère MKK HP

moduleencapsulésec

Description du produit
Face à l'exigence croissante de qualité de l'énergie, TDK propose des solutions de filtrage AC. Ces condensateurs modulaires existent en versions monophasées et triphasées, avec différentes configurations de bornes et paramètres électriques. Des conceptions personnalisées permettent des intégrations compactes et une fiabilité adaptée aux contraintes systèmes. Utilisés en filtrage AC, ces condensateurs atténuent les distorsions harmoniques et gèrent la puissance réactive pour améliorer la qualité de l'énergie et la robustesse des installations.

Caractéristiques

• Plage de capacité : 3 × 200 à 3 × 3000 µF (exemples) ; autres plages disponibles (ex. 35–1435 µF pour B25615A)
• Tension nominale : 230 à 690 V AC
• Configurations de bornes disponibles
• Température de point chaud jusqu'à +85 °C
• Encapsulation en résine polyuréthane (technologie sèche)
• Boîtier en acier inoxydable
• Bobinage plat
• Normes : IEC 61071, IEC 61881-1

Avantages

• Options mécaniques et électriques entièrement personnalisables pour l'intégration
• Solutions de filtrage compactes adaptées aux espaces restreints
• Durée de vie estimée jusqu'à 200 000 heures à +85 °C (point chaud)
• Compatible avec dispositifs à contacteur de pression
• Conceptions adaptées aux environnements agressifs
• Simulations ANSYS™ disponibles sur demande

Applications

• Locomotives et rames électriques (EMU)
• Variateurs industriels moyenne tension (MV)

Fiches techniques (sélection)
Type | Application | Style | Phases | Capacité nominale (µF)
B25615A | Filtrage AC, usage général | MKK AC | 3 | 35 - 1435
B25610 | Filtrage AC | MKK HP | 3 | 200 - 3000

Caractéristiques techniques

• Séries/types cités : MKK HP, MKK AC, B25610, B25615A
• Exemples de capacité : 35 – 1435 µF (B25615A) ; 200 – 3000 µF (B25610)
• Tension nominale (AC) : 230 – 690 V AC (plage générale) ; autres valeurs RMS/crête disponibles
• Nombre de phases : variantes modulaires triphasées typiques
• Classe température point chaud : jusqu'à +85 °C
• Encapsulation : résine polyuréthane (technologie sèche)
• Matériau du boîtier : acier inoxydable
• Bobinage : bobinage plat
• Normes pertinentes : IEC 61071, IEC 61881-1
• Options de conception : conceptions mécaniques et électriques entièrement personnalisées pour solutions de filtrage compactes
• Durée de vie estimée : jusqu'à 200 000 heures à +85 °C (point chaud)
• Compatibilité : dispositifs à contacteur de pression ; conceptions pour environnements agressifs
