Condensateur en céramique MKK230 series

en polymèreà gazmodule

Présentation

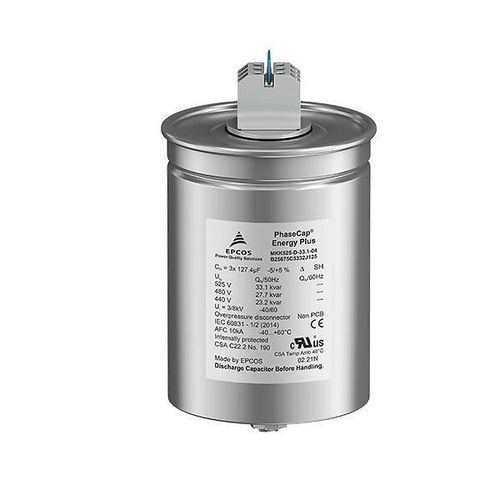

La série PhaseCap Energy Plus est la dernière génération de condensateurs pour la correction du facteur de puissance (PFC) basée sur la technologie MKK éprouvée. Elle offre une durée de vie prolongée, une très grande capacité de courant d'appel et d'impulsion, des dimensions compactes et est optimisée pour les applications industrielles de PFC. Deux versions sont disponibles : remplissage gazeux (série B25674C*) et résine semi-sèche biodégradable (série B25675C*). Les deux versions présentent des propriétés auto-réparatrices et un déconnecteur de surpression triphasé. Plage de tension 230 … 1000 V, puissances 5,0 … 60,0 kvar et quatre types de bornes pour un choix adapté.

Applications

• Équipements automatiques de PFC, batteries de condensateurs
• PFC fixe individuel (ex. moteurs, transformateurs, éclairage)
• PFC fixe groupé
• Batteries de condensateurs accordées et désaccordées
• PFC dynamique

Caractéristiques

• Conception robuste, fiable et compacte
• Gamme complète de condensateurs industriels
• Technologie MKK avec coupe ondulée et bord renforcé
• Plage de tension : 230 … 1000 V
• Plage de puissance : 5,0 … 60 kvar

Avantages pour le client
Coûts

• Réduction de l'encombrement grâce à une densité d'emballage plus élevée permettant des armoires plus compactes
• Réduction du temps de montage et de raccordement
• Réduction des coûts d'investissement à long terme grâce à la longue durée de vie

Électrique

• Durée de vie très longue jusqu'à 240 000 heures (classe de température -40/D)
• Très grande capacité de courant d'appel jusqu'à 500 · IR
• Grande résistance aux courants d'impulsion
• Grande stabilité à long terme

Mécanique et maintenance

• Coûts de montage réduits
• Sans entretien en fonctionnement normal (contrôles périodiques recommandés)
• Densité d'emballage maximale grâce aux dimensions compactes

Sécurité

• Dielectrique auto-réparateur
• Déconnecteur de surpression triphasé
• Borne de sécurité IP20 protégée contre le contact
• Décharge sûre : résistance de décharge pré-montée sur base céramique ou module de résistance de décharge (selon type)
• Homologation cUL (si indiquée)
• B25674C* : imprégnation avec azote sec (N2)
• B25675C* : imprégnation en résine semi-sèche biodégradable

Environnement

• Sans PCB, conforme RoHS

Types disponibles / plages exemplaires (extrait)
Tension nominale (V AC) | Produit | Phases | Capacité (µF) | Plage de types
230 - 690 | PhaseCap Energy résine 3 phases | 3 | 11.8 - 300.8 | MKK230-D-10.0-04 - MKK690-D-8.3-04
230 - 690 | PhaseCap Energy gaz 3 phases | 3 | 11.8 - 300.8 | MKK230-D-10.0-03 - MKK690-D-8.3-03
230 - 690 | PhaseCap Energy Plus gaz 3 phases | 3 | 11.8 - 300.8 | MKK230-D-10.0-03 - MKK690-D-8.3-03
230 - 1000 | PhaseCap Energy Plus résine 3 phases | 3 | 11.8 - 331.5 | MKK1000-D-15.0-04 - MKK900-D-30.0-04

Remarques
Les valeurs ci-dessus reflètent des spécifications typiques. Validez les spécifications produit ou demandez l'approbation de vos spécifications avant de commander.

Caractéristiques techniques

• Série : PhaseCap Energy Plus
• Variantes modèles : B25674C* (remplissage gazeux), B25675C* (résine semi-sèche)
• Technologie : MKK (coupe ondulée, bord renforcé)
• Plage de tension : 230 … 1000 V AC
• Plage de puissance : 5,0 … 60,0 kvar
• Gamme de capacité (exemples) : ~11.8 µF jusqu'à ~331.5 µF selon type
• Nombre de phases : types triphasés
• Espérance de vie : jusqu'à 240 000 heures (classe de température -40/D)
• Capacité de courant d'appel : jusqu'à 500 · IR
• Décharge : résistance pré-montée sur base céramique ou module de résistance (selon type)
• Sécurité : auto-réparateur, déconnecteur de surpression triphasé, borne de sécurité IP20
• Homologations : cUL (si indiqué)
• Environnement : sans PCB, RoHS
