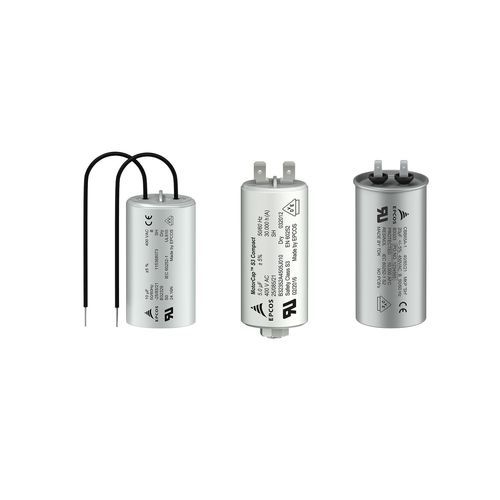

Condensateur à film B3232 series

à film de polypropylènecylindriqueAC

Présentation
Condensateurs à film AC destinés aux fonctions de démarrage (motor-start) et de fonctionnement (motor-run) des moteurs. Classes de sécurité S0, S2 et S3 selon IEC 60252-1 avec homologations UL, VDE, TÜV, CQC, ISI et JIS. Tensions nominales de 250 V AC à 480 V AC selon le type. Température maximale d'utilisation jusqu'à +100 °C pour les séries concernées.

Caractéristiques

• Gamme complète couvrant les classes de sécurité S0, S2 et S3
• Conceptions conformes à IEC 60252-1 et variantes UL 810
• Température de service jusqu'à +100 °C
• Options de durée de vie jusqu'à la classe A (30 000 h) pour certains types

Avantages pour le client
Économies

• Réduction de l'encombrement grâce à la technologie de film polypropylene mince
• Plus grande densité d'implantation pour un gain d'espace dans les ensembles
• Moins de remplacements et maintenance grâce aux durées de vie prolongées

Électrique

• Longue durée de vie basée sur un film polypropylène avancé
• Auto-réparation du diélectrique pour fiabilité en service AC

Mécanique

• Constructions compactes en boîtier métal ou plastique
• Plusieurs options de raccordement : Fast-on, fil isolé, câble twin-core
• Options de fixation : clip, boulon M8

Environnement

• Sans plomb, conforme RoHS
• Production sur sites responsables sur le plan environnemental

Fiches techniques (sélection)
Tension nominale (V AC) | Classe de sécurité IEC 60252-1 | Homologation | Reconnaissance UL 810 | Durée de vie (h) | Type
250, 400 | S0 | UL, VDE | construction only | 10000 | B32329B/C
250, 400 | S0 | UL, VDE | construction only | 10000 | B32321B/C, B32323B/C
250 - 480 | S0 | VDE | — | 3000, 10000 | B32328A
250 - 480 | S0 | VDE | — | 3000, 10000 | B32320B/C, B32322B/C
400 | S3 | VDE | component | 10000 | B32355C
450 | S2 | UL, VDE | component | 30000 | B33335B6
450 | S2 | UL, VDE | component | 30000 | B33331B6
450 | S2 | UL, VDE | component | 10000 | B33331I6
450 | S2 | TÜV, UL | component | 10000 | B32335I6
450 | S2 | CQC, TÜV, UL, VDE | component | 30000 | B32333I6
450 | S2 | CQC, TÜV, UL, VDE | component | 30000 | B32330I6
400 / 450 | S3 | UL, VDE | component | 30000 | B32356B
400 / 450 | S3 | UL, VDE | component | 30000 | B32355A
400 / 450 | S3 | UL, VDE | component | 30000 | B32350A, B32352A

Applications (exemples)

• Appareils ménagers : lave-linge, sèche-linge, réfrigérateurs
• Compresseurs, pompes, ventilateurs et entraînements moteurs

Spécifications techniques

• Classes de sécurité : S0, S2, S3 (selon IEC 60252-1)
• Tensions nominales : 250 V AC, 400 V AC, 450 V AC, jusqu'à 480 V AC (selon type)
• Température maximale d'utilisation : jusqu'à +100 °C (IEC 60252-1)
• Homologations : UL, VDE, TÜV, CQC, ISI, JIS, CE (selon type)
• Durée de vie : jusqu'à classe A (30 000 h) pour certains types ; autres valeurs 3 000 h, 10 000 h, 30 000 h
• Construction : boîtier aluminium, boîtier plastique, avec boulon, clip de verrouillage, sommet en résine
• Bornes : Fast-on, fil cuivre isolé, câble twin-core
• Fixation : clip, M8 et autres options
• Électrique : film polypropylène, diélectrique auto-réparant
• Environnement : sans plomb (conforme RoHS)
