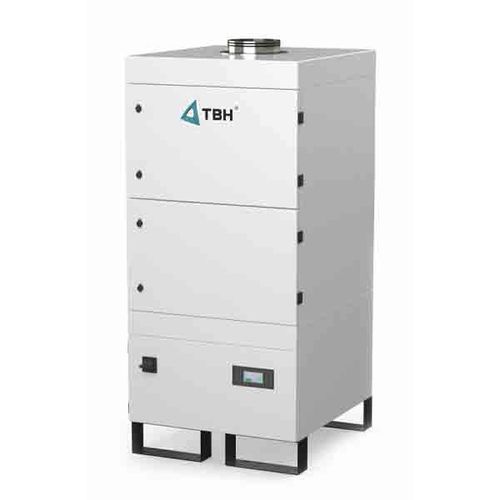

Unité d'extraction de vapeur LN 610

de gazde poussièred'odeur

Description

Le LN 610 est une unité d'extraction centralisée, modulaire, conçue pour alimenter plusieurs points d'extraction. Il intègre une électronique de commande adaptée à l'automatisation et se décline en plusieurs variantes pour répondre aux différents besoins de filtration et de débit d'air en environnement industriel.

Variantes

• LN 610 Standard — Configuration du filtre : tapis de pré-filtre (M5), filtre à particules (H13), charbon actif
• LN 610 A — Configuration du filtre : tapis de pré-filtre (M5), charbon actif
• LN 610 ZS — Configuration du filtre : Z+ F9, filtre à particules (H14)
• LN 610 ZSA — Configuration du filtre : Z+ F9, filtre à particules (H14), charbon actif ; Débit d'air : 300-1300 m³/h

Détails techniques (tableau)

Débit volumique d'air
max. 2000 m³/h
Débit volumique d’air effectif
300-1500 m³/h
Fréquence
50/60 Hz
Puissance du moteur
3 kW
Niveau acoustique
env. 70 dB(A)
Interface série
Harting (boîtier de montage en saillie avec insert de connecteur HAN6B, 24 poles)
Type d'entraînement
Moteur sans balais

Caractéristiques / spécifications techniques

• Usage prévu : unité d'extraction centralisée pour plusieurs points d'aspiration
• Versions disponibles : STANDARD, A, ZS, ZSA
• Électronique de commande adaptée à l'intégration en automatisation
• Débit volumique d'air maximal : 2000 m³/h
• Débit volumique d’air effectif : 300-1500 m³/h (selon variante)
• Fréquence : 50/60 Hz
• Puissance moteur : 3 kW (sans balais)
• Niveau sonore : env. 70 dB(A)
• Interface série : connecteur Harting (HAN6B, 24 pôles) pour connexion automatisation
• Options de filtration : pré-filtre M5, filtres particulaires H13/H14, étape Z+ F9, charbon actif
