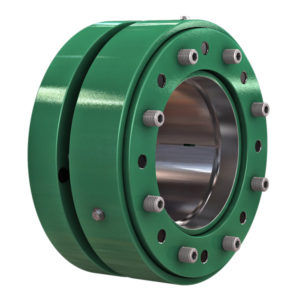

Frette de serrage SHS Marine series

frette de serrage
frette de serrage
frette de serrage
frette de serrage
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Couple

Max: 250 000 Nm
(184 390,5373 ft.lb)

Min: 14 000 Nm
(10 325,8701 ft.lb)

Description

La principale fonction d'une frette de serrage est de relier en toute sécurité un arbre à un moyeu par un verrouillage par friction. Par exemple entre un arbre d'entraînement et un arbre d'engrenage creux. La frette de serrage crée une connexion sans jeu en pressant le moyeu sur l'arbre. Ce type de connexion est principalement utilisé pour la transmission du couple. La frette de serrage fournit uniquement les forces nécessaires et ne transmet elle-même aucune force ou couple entre l'arbre et le moyeu. Elle n'est donc pas dans le flux de force. Le montage s'effectue en poussant la frette de serrage sur l'arbre creux, puis en le serrant par le système hydraulique. En utilisant des surfaces coniques, le diamètre intérieur est réduit et la pression radiale s'accumule. Une fois le serrage terminé, le SHS est bloqué mécaniquement et la pression hydraulique est libérée. Grâce à cette procédure simple, le SHS est adapté aux processus de serrage répétitifs tels que ceux qui se produisent sur un banc d'essai. Pour un bon fonctionnement et pour obtenir un coefficient de frottement suffisamment élevé, les surfaces de contact entre l'arbre et le moyeu doivent être exemptes de graisse, sèches et propres . Les surfaces fonctionnelles de la frette de serrage sont déjà lubrifiées en usine. Les surfaces de contact entre la frette de serrage et le moyeu doivent également être lubrifiées avant le montage.

---
