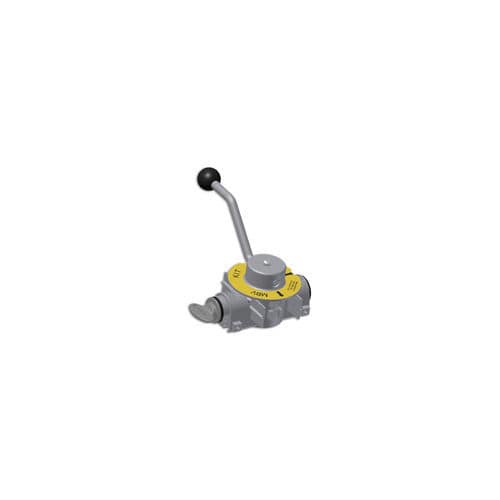

Dispositif d'interverrouillage pour vanne MBV

Le verrouillage modulaire de vanne à bille MBV de Castell est un verrouillage intégral de vanne conçu pour permettre le verrouillage, dans les conditions d'ouverture, de fermeture ou à la fois d'ouverture et de fermeture. Le MBV convient à toutes les vannes quart de tour, y compris les vannes à bille, les vannes à clapet et les vannes papillon jusqu'à un alésage de 2 1/2 pouces. L'installation de la MBV permet d'appliquer une séquence de fonctionnement logique, prédéterminée et sûre lorsque le contrôle des voies d'écoulement est critique. La MBV est fabriquée en acier inoxydable avec des éléments de verrouillage en laiton ou en acier inoxydable, ce qui la rend idéale pour une utilisation dans des environnements difficiles ou corrosifs où elle est soumise à un usage intensif. Applications Le MBV est conçu pour fonctionner dans le cadre d'un système de sécurité intégré contrôlant le fonctionnement des vannes à bille quart de tour dans les applications critiques en termes de sécurité. L'application type du verrouillage modulaire des robinets à tournant sphérique MBV consiste à empêcher la fermeture non autorisée de l'une des lignes, en veillant à ce qu'une ligne soit toujours ouverte. Les vannes d'interverrouillage en position ouverte et fermée ont une clé interchangeable entre les vannes, ce qui garantit que la première vanne est ouverte avant que la seconde ne soit fermée. Alors que la ligne opérationnelle est verrouillée en position ouverte, la ligne de service est verrouillée en position fermée. Avant d'ouvrir la ligne de service, il faut s'assurer que la ligne opérationnelle est verrouillée en position fermée. En insérant la clé A (depuis la salle de contrôle) dans la vanne principale qui contrôle la ligne opérationnelle, vous pouvez déverrouiller la vanne et la faire passer de l'état ouvert à l'état fermé. En tournant et en relâchant la clé B, vous pouvez verrouiller la vanne en position fermée. La clé B peut être amenée à la vanne suivante, qui contrôle la ligne de service. Cette vanne peut maintenant être déverrouillée en insérant et en tournant la clé B dans la MBV.
