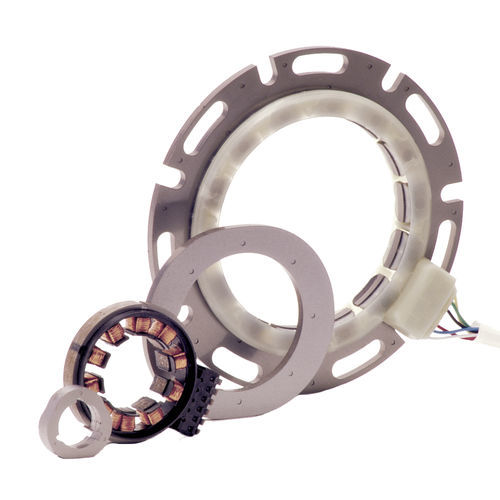

Résolveur digital VR Type (Singlsyn)

Il s'agit d'un détecteur d'angle de type absolu ultra-mince avec une grande fiabilité à haute température, aux vibrations et aux chocs. Le Singlsyn est plus fiable et peut être produit à moindre coût car il ne comporte pas de bobine sur son rotor. Le fait de donner au noyau du rotor une forme spéciale et de modifier la largeur de l'espace entre le noyau du rotor et le noyau du stator génère des changements dans l'amplitude de la tension de sortie. Le Singlsyn peut être installé dans un espace minimal grâce à la structure ultra-mince du modèle intégré. (Singlsyn est notre marque déposée pour le résolveur de type VR) Caractéristiques Forme extrêmement fine Le Singlsyn peut être installé dans un espace minimal en raison de son épaisseur extrêmement fine en tant que structure intégrée. Large gamme de températures -40～＋150℃ Robuste pour les environnements difficiles Vibration : 196 m/sec2 (20G) Chocs : 980 m/sec2 (100G) Humidité : 90% RH sur Vitesse de rotation élevée 30,000 min-1 (rpm) (Type grand diamètre : 12,000min-1) Min. Haute fiabilité Singlsyn a une structure similaire à celle des moteurs électriques, mais sa fiabilité est élevée car il n'y a pas de bobine d'enroulement sur son rotor. Détection de la position et de la vitesse absolues Selon la connexion à un convertisseur R/D ou Smartcoder, il est capable de convertir les signaux de sortie analogiques de Singlsyn en signaux numériques de position (angle). Les signaux de position sont transmis comme la position absolue dans une plage d'un cycle électrique. Faible coût Un coût particulièrement bas est réalisé en réduisant le nombre de pièces à 1/10 par rapport aux résolveurs conventionnels.
