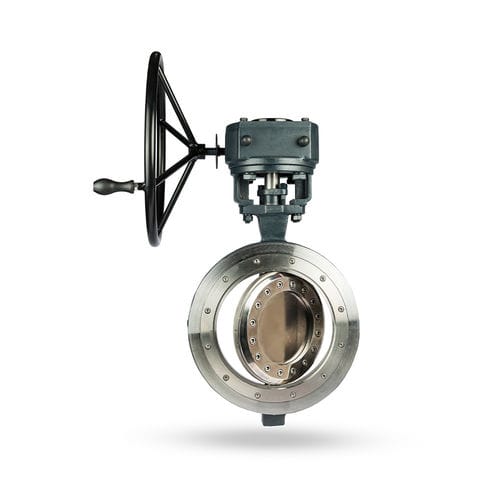

Vanne papillon HP5103-0avec volantde contrôlewafer
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- papillon
- Actionnement
- avec volant
- Fonction
- de contrôle
- Corps
- wafer
- Matière
- en inox, en acier au carbone
- Autres caractéristiques
- avec joint, haute performance
- DN
Max: 24 in
Min: 6 in
- Pression
1 500 psi
- Température
Max: 650 °C
(1 202 °F)Min: -50 °C
(-58 °F)
Description
Vannes papillon à triple excentrique, joint métallique, plaquette
1500 PSI / Classe 600
Conception selon ASME B16.34/API 609
Dimensions selon ASME B16.5/B16.1/EN 1092
Essai de pression selon API 598/ISO 5208
Plage de température : -50 à 650 C / -58 à 1200 C
Applications :
Raffinement du pétrole
Centrales électriques
Protection incendie
Navigation maritime
Systèmes CVC
Industrie chimique
Irrigation
Traitement de leau
Liste des matériaux :
1. Bouchon inférieur ASTM A105
2. Manchon darbre inférieur ASTM A276 304
3. Corps ASTM A216 WCB ASTM A351 CF8/CF8M
4. Tige inférieure ASTM A276 431 ASTM A564 630-17-4PH
5 Goupille cylindrique : ASTM A182 F304
6 Disque : ASTM A216 WCB / ASTM A351 CF8/CF8M
7 Tige supérieure : ASTM A276 431 / ASTM A564 630-17-4PH
8 Manchon darbre supérieur : ASTM A276 304
9 Garniture : Graphite
10 Presse-étoupe : ASTM A216 WCB
11 Support : Acier au carbone
12 Siège : SS316, Stellited, Inconel
13 Bague détanchéité : SS316 Graphite
14 Plaque de pression : ASTM A105 / ASTM A182 F316
15 Vis à tête hexagonale creuse : ASTM A193 B7
16 Vis de support : ASTM A193 B7
17 Rondelle élastique : ASTM A29 1566
18 Écrou : ASTM A194 2H
19 Vis de presse-étoupe : ASTM A193 B7
20 Rondelle élastique : ASTM A29 1566
21 Écrou : ASTM A194 2H
1500 PSI / Classe 600
Conception selon ASME B16.34/API 609
Dimensions selon ASME B16.5/B16.1/EN 1092
Essai de pression selon API 598/ISO 5208
Plage de température : -50 à 650 C / -58 à 1200 C
Applications :
Raffinement du pétrole
Centrales électriques
Protection incendie
Navigation maritime
Systèmes CVC
Industrie chimique
Irrigation
Traitement de leau
Liste des matériaux :
1. Bouchon inférieur ASTM A105
2. Manchon darbre inférieur ASTM A276 304
3. Corps ASTM A216 WCB ASTM A351 CF8/CF8M
4. Tige inférieure ASTM A276 431 ASTM A564 630-17-4PH
5 Goupille cylindrique : ASTM A182 F304
6 Disque : ASTM A216 WCB / ASTM A351 CF8/CF8M
7 Tige supérieure : ASTM A276 431 / ASTM A564 630-17-4PH
8 Manchon darbre supérieur : ASTM A276 304
9 Garniture : Graphite
10 Presse-étoupe : ASTM A216 WCB
11 Support : Acier au carbone
12 Siège : SS316, Stellited, Inconel
13 Bague détanchéité : SS316 Graphite
14 Plaque de pression : ASTM A105 / ASTM A182 F316
15 Vis à tête hexagonale creuse : ASTM A193 B7
16 Vis de support : ASTM A193 B7
17 Rondelle élastique : ASTM A29 1566
18 Écrou : ASTM A194 2H
19 Vis de presse-étoupe : ASTM A193 B7
20 Rondelle élastique : ASTM A29 1566
21 Écrou : ASTM A194 2H
