Logiciel de simulation iHMI

de programmationde supervisionpour la gestion des outillages

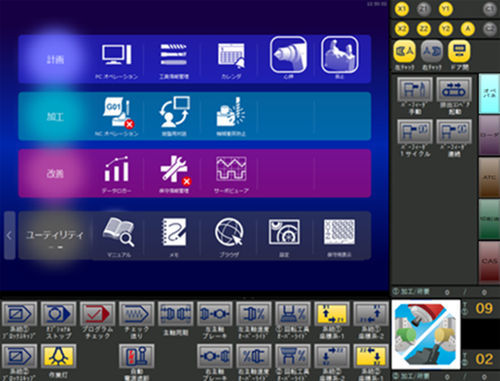

iHMI est un logiciel d'interface homme‑machine développé par TAKISAWA, conçu pour rationaliser les opérations des opérateurs sur machines‑outils, faciliter la création et l'édition de programmes, et fournir des fonctions de planification, d'usinage et de prévention des erreurs en atelier.

Fonctions principales

• Fonctions de prévention des erreurs de manipulation pour réduire les fautes opérateur
• iHMI Machining Program Creation Support pour l'édition et la création de programmes
• Programmation conversationnelle pour tour (PANEL iH Pro)
• Prévention de collisions machine (PANEL iH Pro) via simulation 3D

Cycle de processus
Le cycle de processus permet de créer et gérer des cycles de tournage et d'alésage depuis l'écran d'édition de programme, facilitant la standardisation et la répétabilité des flux de production.

Fonctions originales TAKISAWA
Comprend des écrans et modules spécifiques TAKISAWA en standard ; l'interface permet un changement d'écran instantané via une touche logicielle verticale pour un accès rapide aux fonctions nécessaires.

Écran poupée mobile
Permet de régler la position d'appui de la poupée mobile, la poussée et les paramètres associés directement depuis l'écran pour le contrôle du bridage.

Écran lunette
Autorise le réglage de la position de la lunette depuis l'affichage pour le contrôle du maintien de la pièce pendant le tournage.

Écran ATC
Affiche l'état du changeur d'outils automatique (ATC), le numéro des emplacements et les informations de gestion des outils pour le suivi des changements d'outil.

Prévention de collisions machine (PANEL iH Pro)
Effectue une simulation préalable basée sur un modèle 3D de la machine et la position d'aperçu pour détecter les collisions potentielles et arrêter la machine en toute sécurité ; les brut et les gabarits peuvent être définis à partir de formes standardisées ou de fichiers modèles tels que STL et DXF issus du CAO.

FANUC iCAP T (PANEL iH Pro)
Accepte les modes d'entrée CAO (saisie symbolique et formats 2D/3D DXF, IGES), prend en charge l'usinage par fraisage y compris les surfaces inclinées ainsi que le tournage, et réduit le temps de programmation via la définition automatique des processus.

Caractéristiques techniques

• Marque : TAKISAWA Machine Tool Co., Ltd.
• Produit : logiciel d'interface homme‑machine (iHMI)
• Modèle / dénomination : iHMI (fonctionnalités PANEL iH Pro disponibles)
• Fonctionnalités PANEL iH Pro : programmation conversationnelle pour tour, prévention de collisions machine, prise en charge FANUC iCAP T
• Simulation / vérification de collision : simulation sur modèle 3D de la machine ; prise en charge des brut/gabarits depuis STL et DXF
• Formats CAO pris en charge : 2D/3D DXF, IGES ; accepte des fichiers modèles tels que STL et DXF
• Processus pris en charge : cycles de tournage et de fraisage ; prise en charge du fraisage sur surfaces inclinées
• Fonctionnalités d'interface : touche logicielle verticale pour changement d'écran instantané ; écrans dédiés poupée mobile, lunette et ATC
• Création de programmes : iHMI Machining Program Creation Support ; définition automatique des processus pour réduire le temps de programmation
• Qualité / partenariats : membre du "Technology Partner Program" de CGTech (compatibilité Vericut)
