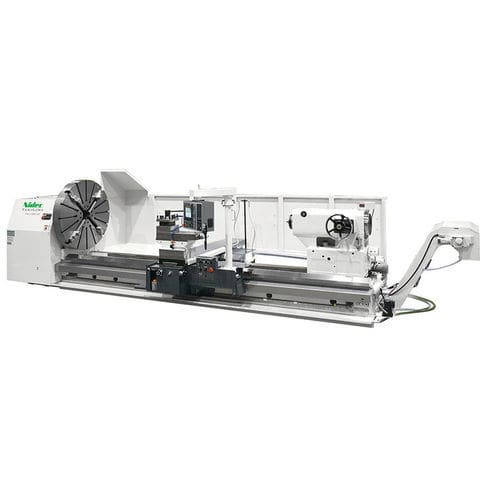

Tour CNC TAC-1500
horizontalpour pièces longuespour grandes pièces

Tour CNC - TAC-1500 - TAKISAWA - horizontal / pour pièces longues / pour grandes pièces
Tour CNC - TAC-1500 - TAKISAWA - horizontal / pour pièces longues / pour grandes pièces
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Orientation de la broche
horizontal
Applications
pour grandes pièces, pour pièce de grande dimension, pour pièces longues, de tournage lourd
Autres caractéristiques
de grande taille
Diamètre

1 080 mm, 1 500 mm
(42,52 in, 59,06 in)

Vitesse de rotation

Min: 8 rpm
(50,265 rad.min-1)

Max: 600 rpm
(3 769,911 rad.min-1)

Longueur de la pièce

2 000 mm, 6 000 mm
(79 in, 236 in)

Longueur de coupe maximale

Min: 2 000 mm
(79 in)

Max: 5 000 mm
(197 in)

Puissance nominale

22 kW, 30 kW, 37 kW
(29,9 hp, 40,8 hp, 50,3 hp)

Longueur hors tout

2 760 mm
(109 in)

Largeur hors tout

5 350 mm, 9 350 mm
(211 in, 368 in)

Hauteur totale

2 005 mm
(79 in)

Poids

Min: 13 500 kg
(29 762 lb)

Max: 17 500 kg
(38 581 lb)

Description

Le Takisawa TAC-1500 est un tour CNC / grand tour manuel conçu pour l'usinage de pièces de grand diamètre et de pièces longues. Il permet l'usinage de composants lourds et longue portée tout en simplifiant la saisie opérateur grâce au logiciel RAKU-RAKU de Takisawa, sans nécessiter de programmation NC classique.

Caractéristiques principales
  • Logiciel RAKU-RAKU de Takisawa — supprime le besoin de programmation NC ; saisie simple des paramètres.
  • RAKU-RAKU Expert — ergonomie et facilité d'utilisation pour l'opérateur.
  • Longueurs de travail disponibles : 2000 mm–5000 mm (selon fiche).


Caractéristiques techniques
  • Diamètre maxi sur banc (swing over bed) : 1500 mm
  • Diamètre maxi au-dessus du chariot transversal (swing over cross slide) : 1080 mm
  • Longueur entre-pointes : 2000–5000 mm
  • Plage de vitesse de broche : 8–600 min-1
  • Filetage / Types de filets enregistrés : 32 types déjà enregistrés + 8 types enregistrables
  • Plage des filetages métriques (pas) : 0.001–500 (tous). Condition : avance de filetage (mm) × vitesse de broche (min-1) est 5000.
  • Plage des filetages en pouces (TPI) : 999.99999–0.05080 (tous). Condition : avance de filetage (mm) × vitesse de broche (min-1) est 5000.
  • Moteur broche : 30/22 [OP.37/30] kW
  • Puissance électrique : 32 [OP.42] kVA
  • Hauteur de la machine : 2005 mm
  • Surface au sol requise (profondeur) : 2760 mm
  • Surface au sol requise (largeur) : 5350–9350 mm
  • Masse de la machine : 13500–17500 kg
