Coffret électrique de commande HQ series

muralen métalen aluminium

Aperçu

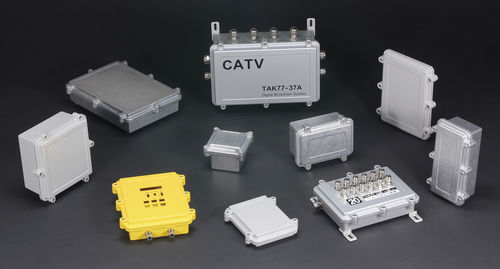

Construction à double joint assurant simultanément la protection IP67 et le blindage EMC/EMI, adaptée aux applications industrielles et de communication exigeantes.

Performances clés
Classe de protection : IP67
Température de fonctionnement : -40°C à +105°C
Couple de serrage recommandé : 1 N·m

Référence produit / Dimensions
Colonnes : Réf produit, L ext (mm), H ext (mm), P ext (mm), L int (mm), H int (mm), P int (mm), Poids (g), Couleur / Finition
HQ15-10-5G, 150, 50, 100, 125.5, 35.9, 75.5, 442, Gris clair / Peinture poudre
HQ15-10-5N, 150, 50, 100, 125.5, 35.9, 75.5, 442, Brut
HQ15-10-8G, 150, 75, 99.5, 123.7, 60.9, 73.7, 494, Gris clair / Peinture poudre
HQ15-10-8N, 150, 75, 99.5, 123.7, 60.9, 73.7, 494, Brut
HQ16-16-8G, 162, 80, 162, 132.7, 67, 129.66, 715, Gris clair / Peinture poudre
HQ16-16-8N, 162, 80, 162, 132.7, 67, 129.66, 715, Brut
HQ20-15-5G, 200, 50, 150, 175.5, 35.9, 125.5, 753, Gris clair / Peinture poudre
HQ20-15-5N, 200, 50, 150, 175.5, 35.9, 125.5, 753, Brut
HQ20-15-8G, 200, 75, 150, 173.7, 60.9, 123.7, 849, Gris clair / Peinture poudre
HQ20-15-8N, 200, 75, 150, 173.7, 60.9, 123.7, 849, Brut
HQ26-18-6G, 262, 55, 181.5, 234.4, 42, 154.4, 961, Gris clair / Peinture poudre
HQ26-18-6N, 262, 55, 181.5, 234.4, 42, 154.4, 961, Brut
HQ27-17-7G, 274.2, 66, 173.2, 249, 51.9, 148, 1129, Gris clair / Peinture poudre
HQ27-17-7N, 274.2, 66, 173.2, 249, 51.9, 148, 1129, Brut
HQ27-17-10G, 274.2, 100, 172.7, 249, 85.9, 148, 1287, Gris clair / Peinture poudre
HQ27-17-10N, 274.2, 100, 172.7, 249, 85.9, 148, 1287, Brut

Plaque de montage (option) - références disponibles
HQP15-10 (PDF disponible)
HQP16-16 (PDF disponible)
HQP20-15 (PDF disponible)
HQP26-18 (PDF disponible)
HQP27-17 (PDF disponible)

Pièces optionnelles

• Plaque de montage pour HQ - série HQP
• Support de montage pour HQ - série HQF
• Support de montage sur poteau - WGMB-2SW
• Support de montage sur poteau pour boîtier en aluminium moulé - SSK_AL
• Vis de fixation PCB pour HQ - MT3.5-8K
• Presse-étoupe blindé EMC - série AGE
• Presse-étoupe métallique IP68 - série AGM
• Presse-étoupe métallique IP67 économique - série RMC
• Bouchon de ventilation métallique - série CVP-M
• Orifice d'aération de protection inox - PMF-12M
• Orifice d'aération de protection - série PMF

Produits similaires

• Boîtier en aluminium moulé IP68 - série DW
• Boîtier dissipateur en aluminium moulé IP68 - série DWH
• Boîtier en aluminium moulé IP67 - série BDN
• Boîtier aluminium à bride IP68 - série AW
• Boîtier dissipateur en aluminium IP68 - série AWN
• Boîtier blindé EMC aluminium à bride - série EXEF
• Boîtier blindé EMC aluminium avec protection d'angle - série EXPE

Caractéristiques / Spécifications techniques

• Construction : boîtier en aluminium moulé avec double joint pour IP67 et blindage EMC
• Protection : IP67
• Blindage EMC/EMI : Oui
• Plage de température de fonctionnement : -40°C à +105°C
• Couple de serrage recommandé : 1 N·m
• Finitions disponibles : gris clair thermolaqué et brut
• Tailles disponibles : 8 variantes de dimensions extérieures/intérieures (voir tableau des dimensions)
• Applications typiques : terminaux CATV, émetteurs fibre optique, points d'accès sans fil, contrôleurs FA, équipements embarqués et instrumentation industrielle
