Coffret électrique de commande SKL series

montage verticalen plastiqueavec porte transparente

Description du produit

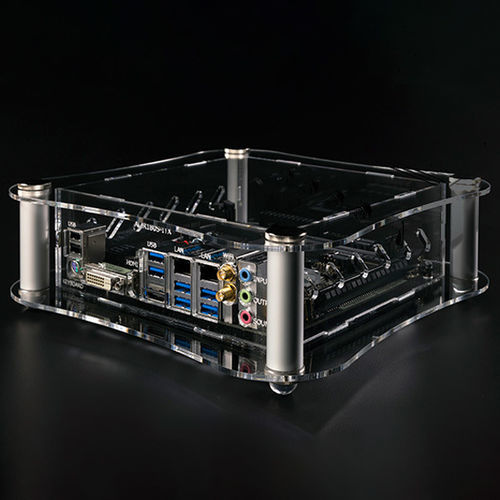

Boîtier incurvé en acrylique transparent avec colonnes de support aux coins, conçu pour servir d'enceinte d'exposition offrant un aspect ouvert et visible. Construction composée de panneaux acryliques transparents et de colonnes en aluminium extrudé. Vis moletées pour un assemblage manuel sans outil. Peut être installé à plat ou en position verticale selon les besoins.

Compatibilité et tailles
Les modèles SKL11-5-17 et SKL11-8-17 sont compatibles avec la carte Euro. Les modèles SKL18-7-18 et SKL18-10-18 sont compatibles avec les cartes Mini-ITX. Cinq tailles standard sont disponibles. Longueurs sur mesure et dimensions complètes personnalisées disponibles via la série SKLF : W et D de 50 à 500 mm, H de 30 à 500 mm par pas de 1 mm.

Points clés

• Matériau : panneaux acryliques transparents et colonnes en aluminium extrudé
• Assemblage : vis moletées pour assemblage manuel sans outil
• Configurations : prise en charge des agencements à plat ou verticaux
• Compatibilité : certains modèles SKL prennent en charge la carte Euro ou les cartes Mini-ITX
• Tailles : cinq tailles standard ; dimensions personnalisées disponibles (voir série SKLF)

N° PRODUIT / DIMENSIONS
Réf produit | Ext. W (mm) | Ext. H (mm) | Ext. D (mm) | Int. w (mm) | Int. h (mm) | Int. d (mm) | Épaisseur panneau | Poids (g)
SKL10-5-10 | 141 | 51 | 141 | 101 | 47 | 101 | 2.0mm | 191.5
SKL11-5-17 | 165 | 47 | 225 | 101 | 41 | 161 | 3.0mm | 507
SKL11-8-17 | 165 | 77 | 225 | 101 | 71 | 161 | 3.0mm | 643
SKL18-7-18 | 239 | 67 | 239 | 171 | 61 | 171 | 3.0mm | 762
SKL18-10-18 | 239 | 102 | 239 | 171 | 96 | 171 | 3.0mm | 940.5

Caractéristiques techniques

• Matériau des panneaux : acrylique (transparent)
• Matériau des colonnes : aluminium extrudé
• Fixation : vis moletées pour assemblage manuel sans outil
• Épaisseur des panneaux par modèle : SKL10-5-10 = 2.0 mm ; SKL11-5-17, SKL11-8-17, SKL18-7-18, SKL18-10-18 = 3.0 mm
• Plage de poids (modèles standard) : env. 191.5 g à 940.5 g
• Exemples de dimensions externes standard : W 141–239 mm, H 47–102 mm, D 141–239 mm
• Dimensions internes utilisables correspondant aux externes moins les tolérances des colonnes/panneaux (voir tableau pour les tailles exactes)
• Compatibilité : SKL11-5-17 et SKL11-8-17 avec carte Euro ; SKL18-7-18 et SKL18-10-18 avec Mini-ITX
• Dimensions sur mesure : W et D de 50 à 500 mm, H de 30 à 500 mm (pas de 1 mm) disponibles via la série SKLF
