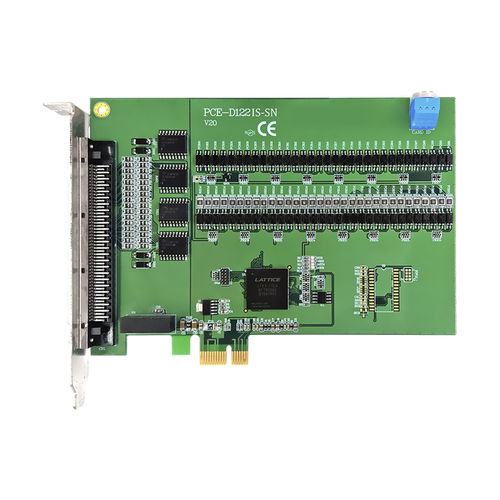

Carte d'E/S numérique PCE-D122IS-SN

SCSIPCI Expressd'automatisation

Le PCE-D122IS-SN est une carte d'entrée/sortie numérique isolée à haute densité de 32/32 canaux. Il s'agit d'une carte d'acquisition de données aux performances avancées, basée sur l'architecture de bus PCI Express. Elle convient à la plupart des applications industrielles telles que les équipements de test, l'instrumentation, l'automatisation industrielle, l'automatisation de laboratoire et le contrôle de processus. La carte dispose d'une voie PCI Express x1 qui peut être utilisée dans n'importe quel emplacement d'extension PCI Express x1, x4, x8 ou x16 disponible Caractéristiques ● Entrée numérique 32 voies et sortie numérique 32 voies ● PCI Express x1 compliant ● ID du conseil d'administration ● Signaux de sortie numériques lisibles Interface E/S numérique - Protection contre les surtensions : 10 KV Tension d'isolement E/S : 3750 Vrms Impédance d'entrée : 5.6KQ / 0,5W Logique d'entrée - Logique 0 : 0V à 1,5V ; Logique 1:5V à 24V Types d'entrées : NPN/PNP Types de sorties : Transistors darlington NPN à collecteur ouvert Capacité de commutation : Chaque canal de sortie est de 350mA à 24VDC 1500mA (max) pour chaque port (8 canaux) Temps de réponse : On à Off, environ 100ps ; Offto On, environ 10ps Type de broche d'E/S : Optiquement isolé avec 3750Vrms sur toutes les broches SCSI 100 Généralités - Spécifications : PCI Express 1 voie 2,5 Gb/s Consommation d'énergie : 3.3VDC à 430mA, 12VDC à 55mA typique Température de travail : 0 à 60CC
