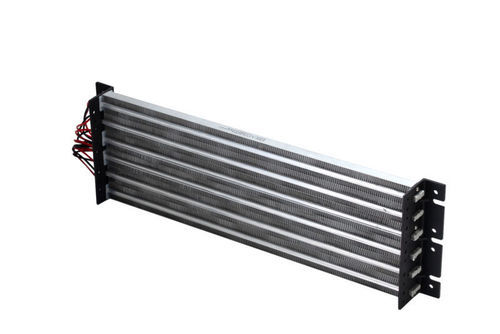

Élément chauffant PTC STW Series

en céramiqueindustrielpour véhicule électrique

Présentation
Les chauffages PTC haute tension KLC offrent un chauffage auto-régulé, rapide et économe en énergie sur une large plage de tension (12 V–999 V), avec homologations UL/CSA pour 12 V–600 V. Conçus pour véhicules électriques, systèmes de batteries, stations de charge et équipements industriels, ces éléments assurent une puissance thermique stable, une gestion thermique simplifiée et des possibilités de personnalisation OEM dans des usines certifiées IATF 16949.

Caractéristiques clés

• PTC céramique auto-régulée : Limite le courant avec la montée en température pour éviter la surchauffe et simplifier la commande.
• Compatibilité large de tension : 12 V–999 V (certifié UL/CSA pour 12 V–600 V) pour plateformes EV, chargeurs et alimentations industrielles.
• Haute densité de puissance : Jusqu'à 30 000 W selon dimension et configuration pour un préchauffage rapide.
• Sortie multi-étages : Étages de puissance configurables pour optimiser la consommation selon l'application.
• Qualité automobile/industrielle : Fabrication selon IATF 16949 / ISO 9001 avec voies de certification internationales.
• Formes personnalisables : Dimensions, nombre de tubes, ailettes et connexions adaptables aux exigences OEM.

Modèles (sélection)
Plage de tension | Modèle | Dimensions (mm) | Nbre tubes | Largeur ailettes (mm) | Pas ailettes (mm) | Standard | Câblé
12~500V | MH(W) | 26 x 90 x L (70~492) | 2 ou 3 | 90 | 1.2 / 2.0 / 2.6 | Type de bornier | Disponible
12~500V | MSH(W) | 26 x 65 x L (70~492) | 3 | 65 | 1.68 / 2.6 | Type de bornier | Disponible
12~500V | SH(W) | 26 x 65 x L (70~492) | 2 | 65 | 1.68 | Type de bornier | Disponible
12~500V | TH(W) | 26 x 45 x L (70~492) | 2 | 45 | 2.0 | Type de bornier | Disponible
12~500V | OH(W) | 26 x 30 x L (30~492) | 1 | 30 | 1.68 | Type de bornier | Disponible
12~999V | STW Series | 10 x 10 x 10 ~ 999 × 337.5 × 25 | – | – | – | Sur mesure | Personnalisable

Applications

• Stations de charge : maintien des températures pendant la charge des batteries en climat froid.
• Poids lourds, bus et voitures électriques : chauffage cabine, protection des composants et assistance au démarrage à froid.
• Systèmes de batteries : maintien de la température des cellules et packs pour performance et longévité.
• Engins électriques de construction et agricoles : disponibilité opérationnelle et réduction des arrêts.
• Matériel ferroviaire et véhicules spéciaux en environnements exigeants.
• Sections HVAC et unités de traitement d'air nécessitant un chauffage électrique compact et efficace.

Pourquoi choisir les chauffages PTC haute tension KLC ?

• Montée en température rapide efficace jusqu'à −20 °C pour les scénarios de démarrage à froid.
• Meilleure efficacité énergétique par rapport aux chauffages résistifs classiques dans de nombreux cas.
• Production de qualité industrielle et automobile (IATF 16949, ISO 9001) avec options de certification UL/CSA.
• Support d'ingénierie : simulation 3D, essais en laboratoire, validation en cycle de vie et assistance d'intégration.
• Flexibilité de conception pour boîtiers non standard, connecteurs et plateformes haute tension (y compris 800 V+).

Caractéristiques / Spécifications techniques

• Tension : 12 V ~ 999 V (UL & CSA approuvé : 12 V ~ 600 V)
• Puissance : Jusqu'à 30 000 W (dépend de la taille et de la conception)
• Élément chauffant : PTC céramique (auto-régulé)
• Formats : Familles MH / MSH / SH / TH / OH standard et série STW personnalisable (de 10×10×10 mm à 999×337.5×25 mm)
• Largeurs d'ailettes : 30, 45, 65, 90 mm (selon modèle)
• Configurations tubes : 1 à 3 tubes (selon modèle)
• Exemples de pas d'ailette : 1.2 mm / 1.68 mm / 2.0 mm / 2.6 mm
• Certifications : IATF 16949, ISO 9001:2015 ; UL/CSA jusqu'à 600 V ; VDE en option ; voies de certification disponibles pour >600 V
• Applications typiques : chauffage cabine EV, chauffage batterie, stations de charge, chauffage industriel, HVAC, assistance démarrage à froid
