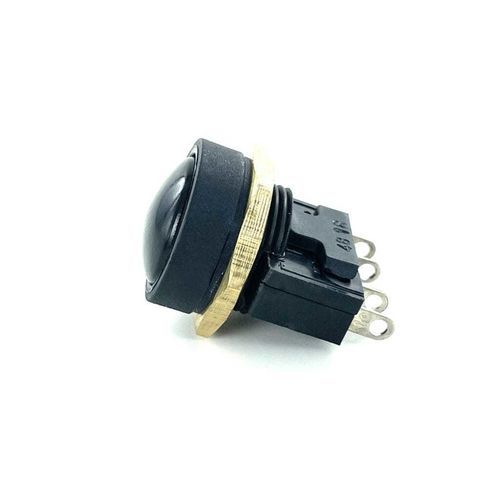

Bouton poussoir étanche SOMV16

IP40IP671NO/NF

Généralités
La série SOMV16 est une gamme de boutons-poussoirs d’interface Ø16 mm conçue pour offrir un toucher franc, une fiabilité électrique élevée et une excellente tenue environnementale. Équipée d’un contact NONC (forme Z) capable de commuter jusqu’à 10 A et d’une étanchéité IP67 en façade, elle s’adresse aux interfaces industrielles, équipements professionnels et applications exposées à poussière et humidité.

Avantages fonctionnels

• Format compact Ø16 mm adapté aux pupitres compacts
• Contact NONC (forme Z) robuste, capacité de commutation élevée (jusqu’à 10 A)
• Étanchéité IP67 en façade pour utilisation en environnements exigeants
• Longue durée de vie mécanique et électrique pour usage industriel

Options et variantes

• Touches bombées disponibles en plusieurs couleurs : rouge, vert, bleu, blanc, jaune, noir
• Contacts standard argent ou option contacts argent plaqué or
• Terminaisons : cosses à souder ou sortie fils (configurations spécifiques sur demande)
• Capuchon silicone optionnel pour étanchéité renforcée (possibilité IP68 en façade)
• Personnalisations (touches, matériaux, connectiques, marquages et configurations sur demande via service de personnalisation)

Applications principales

• Interfaces industrielles et automatismes
• Équipements professionnels et électroniques
• Pupitres de commande compacts
• Applications nécessitant un contact NO/NC fiable en environnements poussiéreux ou humides

Caractéristiques / spécifications techniques

• Diamètre de perçage : 16 mm
• Fonction : momentané
• Type de contact : NONC (SP, forme Z)
• Tension d’isolation nominale : 250 Vac
• Courant maximum (charge résistive) : 10 A (référence 10 A @ 250 Vac ; 10 A @ 70 °C)
• Durée de vie électrique : 50 000 cycles @ 10 A @ 250 Vac ; 100 000 cycles @ 7 A @ 250 Vac
• Durée de vie mécanique : ≥ 500 000 cycles
• Force d’actionnement : ~390 g (≈ 3,8 N) max
• Course totale : 2,3 mm (pré-course ~1,3 mm)
• Résistance de contact initiale : ≤ 25 mΩ
• Résistance d’isolement : ≥ 1000 MΩ @ 500 Vdc
• Rigidité diélectrique : 1000 Vac, 50 Hz, 60 s
• Matériaux : corps en thermoplastique (PBT résistant, UL94-V0) ; contacts en alliage argent (option argent plaqué or)
• Fixation / montage : à visser (écrou), montage par l’avant du panneau
• Terminaison / connexion : cosses à souder (standard) — sortie fils possible en option
• Température de fonctionnement : -40 °C à +85 °C
• Protection : IP67 en façade (IP40 à l’arrière)
