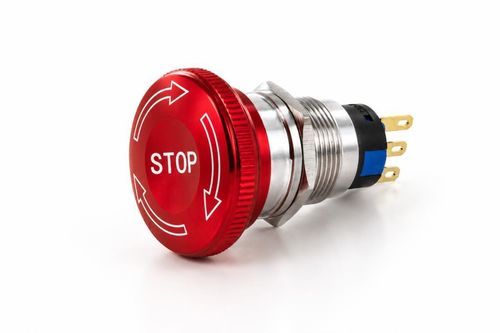

Bouton poussoir d'arrêt d'urgence K-MAX

coup de poingIP66IP65

Présentation
La série K-MAX propose des boutons d'arrêt d'urgence métalliques miniatures en Ø16 mm et Ø22 mm destinés aux armoires machines, pupitres opérateur et interfaces industrielles compactes où l'encombrement est limité tout en garantissant une identification claire de l'arrêt d'urgence. Actionneur rouge en aluminium anodisé, fonction pousser/tourner maintenue, versions avec rétro-éclairage LED et configurations de contacts jusqu'à 2NO + 2NC. Option collerette jaune pour identification normative.

Avantages Fonctionnels

• Diamètres d'installation compacts : Ø16 mm et Ø22 mm pour pupitres à espace réduit
• Construction électromécanique métallique avec actionneur en aluminium anodisé rouge
• Versions rétro-éclairées LED pour meilleure visibilité en armoire ou poste de commande
• Fonction pousser/tourner (maintenu) pour verrouillage positif et réarmement manuel
• Collerette jaune optionnelle pour conformité à l'identification d'arrêt d'urgence

Caractéristiques électriques
Technologie : électromécanique
Nombre de fonctions : 1
Courant max : 3 A @ 250 Vac
Tension d'isolation nominale : 250 Vac
Résistance de contact initiale : ≤ 50 mΩ
Résistance d'isolement : ≥ 1000 MΩ
Rigidité diélectrique : 1800 VAC
Durée de vie électrique : 50 000 cycles
Configurations contacts : 1NO+1NC jusqu'à 2NO+2NC
Éclairage disponible : rétro-éclairage LED intégré à l'actionneur
Couleurs LED : rouge, vert, jaune, bleu, blanc
Alimentations LED : 6 V, 12 V, 24 V, 110 V, 220 V

Caractéristiques mécaniques
Diamètre de perçage : 16 mm, 22 mm
Actionnement : Maintenu (pousser/tourner) — réarmement par rotation
Force d'actionnement max. : 6,0–6,5 N
Durée de vie mécanique : 1 000 000 cycles
Course : 3,5 mm
Fixation : montage par l'avant avec écrou (à visser)
Matériaux corps : inox et aluminium anodisé disponibles
Matériau touche : aluminium anodisé (actionneur rouge), formes champignon ou champignon large
Terminaisons : cosses QuickConnect 2,8 mm, cosses à souder, connecteurs

Caractéristiques environnementales
Température de fonctionnement : -30 °C à +55 °C
Indice de protection : IP65 / IP66 (série classée IP65/IP66)
Résistance aux chocs : non spécifiée

Spécifications techniques

• Série : K-MAX
• Marque : TactHill
• Perçages : Ø16 mm et Ø22 mm
• Actionneur : aluminium anodisé rouge, pousser/tourner (maintenu)
• Configurations contacts : 1NO+1NC jusqu'à 2NO+2NC
• Caractéristiques électriques : jusqu'à 3 A @ 250 Vac ; tension d'isolation 250 Vac ; rigidité diélectrique 1800 VAC
• Éclairage : rétro-éclairage LED intégré — couleurs : rouge/vert/jaune/bleu/blanc ; alimentations : 6/12/24/110/220 V
• Bornes : QuickConnect 2,8 mm ; options : cosses à souder, connecteurs
• Matériaux : corps inox ou aluminium anodisé ; actionneur en aluminium anodisé
• Durée de vie mécanique : 1 000 000 cycles ; électrique : 50 000 cycles
• Indice de protection : IP65 / IP66
• Plage de fonctionnement : -30 °C à +55 °C
