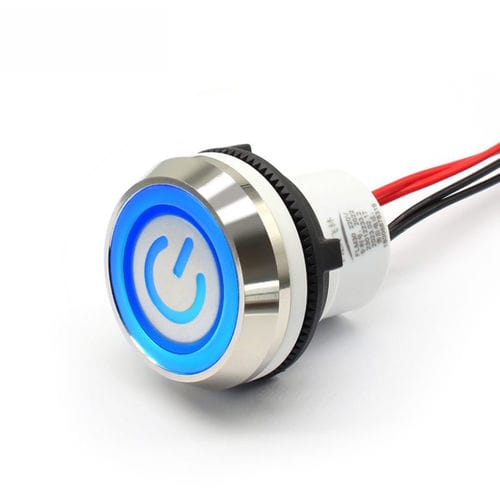

Bouton poussoir IP67 KLX

IK092NO/NFNO

Overview
La série KLX propose des boutons-poussoirs anti-icing Ø22 mm et Ø30 mm destinés aux environnements industriels et extérieurs exigeants. Elle associe un châssis inox, une étanchéité IP67 et une forte capacité de commutation à un rendu esthétique via un rétroéclairage et des options de logo personnalisable. KLX convient aux machines, équipements extérieurs, systèmes embarqués et applications OEM.

Functional advantages

• Capacité de commutation jusqu'à 10 A AC / 250 VAC (10 A @ 36 VDC mentionné)
• Système LED multi-tension (3 V à 380 V)
• Étanchéité IP67 et résistance aux chocs IK09
• Face avant en inox 304 et composants plastiques renforcés

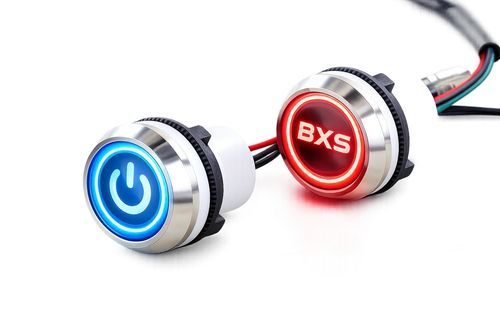

• Personnalisation avancée : logos rétroéclairés, couronnes lumineuses, pictogrammes personnalisés

Customization options

• Logo illuminé intégré au bouton avec pilotage de l'éclairage LED (couleur, intensité, forme réglables)
• Solutions de câblage sur mesure : longueurs définies, type de câble (PVC, PUR, silicone), sections des conducteurs, blindage, choix de connecteurs (M12, M8, Harting, Sub‑D, borniers, presse‑étoupes), pré‑câblage, sertissage ou surmoulage, identification et marquage durables
• Options d'éclairage/marquage disponibles : couronne lumineuse, logo power, logo personnalisé, rétroéclairage

Electrical data
Technologie : électromécanique
Nombre de fonctions : 1
Courant max. : 10 A - 36 VDC (série classée pour de forts courants; jusqu'à 10 A AC / 250 VAC mentionné)
Tension d'isolement nominale : 250 VAC
Résistance de contact initiale : ≤ 50 mΩ
Résistance d'isolement : ≥ 100 MΩ
Rigidité diélectrique : 3000 VAC
Durée de vie électrique : 100 000 cycles
Type de contact : NO, 2NO
Types d'éclairage disponibles : couronne lumineuse, logo power, logo personnalisé, rétroéclairage
Alimentations LED : 3 V, 6 V, 12 V, 24 V, 48 V, 110 V, 220 V

Mechanical characteristics
Diamètre d'installation : 22 mm, 30 mm
Action : maintenu (verrouillé) ou momentané
Durée de vie mécanique : 500 000 cycles
Course : 2,5 mm
Fixation / Montage : vissé avec écrou / montage par l'avant du panneau
Matériau du boîtier : inox 304 et PA66 renforcé / plastiques
Matériau du bouton : inox et plastiques
Forme du bouton : actionnement affleurant
Terminaison / Connexion : fils, câble

Environmental features
Température de fonctionnement : -25°C à +85°C
Indice de protection : IP67
Résistance aux chocs : IK09

Technical specifications

• Série : KLX series
• Taille : Ø22 mm et Ø30 mm
• Technologie de commutation : électromécanique
• Capacité de commutation : jusqu'à 10 A (AC); 10 A @ 36 VDC indiqué
• Tension d'isolement : 250 VAC
• Résistance de contact initiale : ≤ 50 mΩ
• Résistance d'isolement : ≥ 100 MΩ
• Rigidité diélectrique : 3000 VAC
• Durée de vie électrique : 100 000 cycles
• Durée de vie mécanique : 500 000 cycles
• Configurations de contact : NO, 2NO
• Options d'alimentation LED : 3 V, 6 V, 12 V, 24 V, 48 V, 110 V, 220 V (multi‑tension jusqu'à 380 V référencé)
• Indice de protection : IP67
• Résistance aux chocs : IK09
• Matériaux : boîtier inox 304, PA66 renforcé et plastiques
• Montage : vissé par l'avant avec écrou
• Course : 2,5 mm
• Personnalisation disponible : logos rétroéclairés, pictogrammes personnalisés, couronnes lumineuses, solutions de câblage et connecteurs sur mesure
• Marque : TactHill
