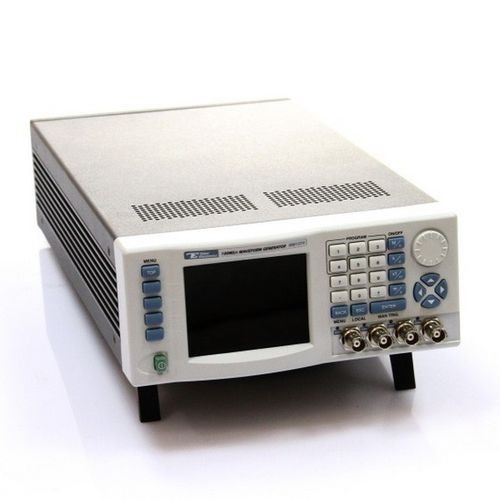

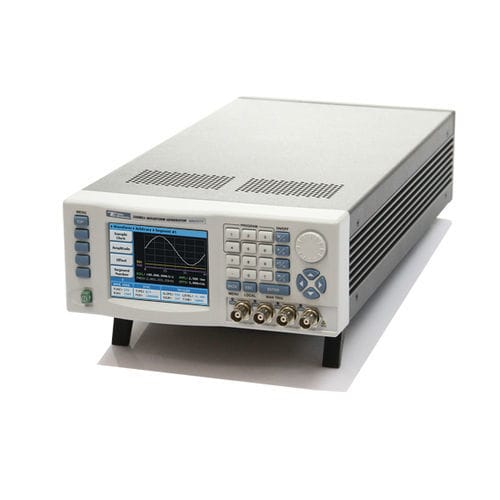

Générateur de fonctions arbitraires WW1074

de fonctionsvia USB4 canaux

La série WW1074 propose un synthétiseur de formes d’onde universel à quatre canaux offrant un débit de 100 MS/s. Chaque modèle est logé dans un boîtier compact afin de gagner de la place et de réduire les coûts, sans pour autant compromettre la bande passante ni l’intégrité du signal. L’instrument génère des formes d’onde standard ou définies par l’utilisateur dans une plage allant de 100 µHz à 50 MHz. =Ondes sinusoïdales jusqu’à 50 MHz et ondes carrées jusqu’à 25 MHz Résolution d’amplitude de 16 bits Mémoire de formes d’onde pouvant atteindre 4 Mo 10 Vpp sur 50 Ω, le double en circuit ouvert Plusieurs modes de fonctionnement : déclenchement, minuterie et délai de déclenchement Quatre sorties SYNC distinctes Caractéristiques Intégrité du signal À mesure que la technologie évolue et que de nouveaux dispositifs voient le jour chaque jour, des signaux plus rapides sont nécessaires pour simuler et stimuler ces nouveaux dispositifs. Les modèles à quatre canaux offrent la bande passante la plus élevée de leur catégorie et permettent ainsi une reproduction et une simulation précises des signaux de test. Grâce à une large gamme de générateurs d’horloge d’échantillonnage (jusqu’à 100 MS/s), à une résolution verticale de 16 bits et à une large bande passante de sortie (jusqu’à 50 MHz), il est possible de créer des profils mathématiques, de télécharger les coordonnées sur l’instrument et de régénérer des formes d’onde sans compromettre leur fidélité ni leur compatibilité avec la conception d’origine. Résolution de 16 bits Des convertisseurs numérique-analogiques (DAC) de 16 bits sont utilisés pour générer des formes d’onde d’une précision et d’une résolution exceptionnelles, adaptées aux signaux de test les plus fins requis par les instruments sensibles d’aujourd’hui. Grâce aux technologies de pointe, vous avez l’assurance que les fonctionnalités et les capacités des modèles à quatre canaux resteront utiles pendant de nombreuses années. Quatre canaux synchronisés Les modèles à quatre canaux disposent de quatre canaux de sortie, tous synchronisés sur la même horloge de référence et partageant la même horloge d’échantillonnage.
