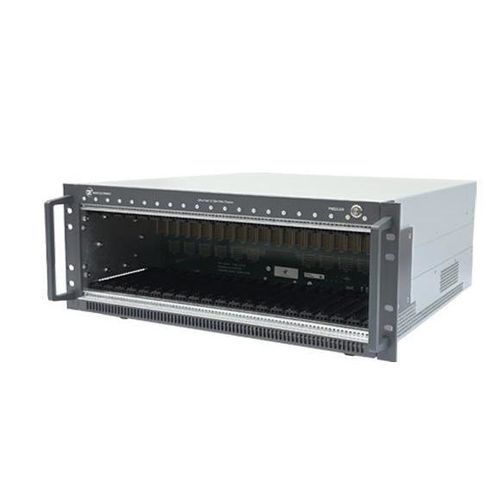

Châssis embarqué PXE21100

rackable19"4U

Présentation
Le PXE21100 est un châssis PXIe 4U 19in comportant 21 emplacements PXIe Gen4, conçu pour des systèmes de mesure à haute densité et large bande passante. Il prend en charge les générateurs d'arbres Tabor Proteus, les amplificateurs RF PXIe TE3xxx et autres modules compatibles PXIe. Le châssis intègre en standard un contrôleur Intel i5-13500E avec un SSD 128GB, sortie DisplayPort, interfaces USB, USB-C et Ethernet 2,5Gb. Le PC embarqué est évolutif vers i9-13900E, jusqu'à 256GB de RAM et 960GB de SSD.

Points clés

• 21 emplacements PXIe dans un format 19in 4U pour maximiser la densité en baie
• Backplane PCIe Gen4 pour un débit de données élevé entre modules
• Contrôleur embarqué : i5-13500E standard ; évolutif vers i9-13900E
• Synchronisation multi-châssis via le contrôleur PXE21106 Mesh pour des systèmes en phase
• Gestion intelligente des ventilateurs et supervision de l'état du châssis
• Connectivité haut débit : 2.5GbE, RJ45 arrière, 3 x USB 2.0 Type A, 1 x USB 3.2 Gen1 Type A

Caractéristiques

• Format : 4U, 19in — 438.8 mm x 176.0 mm x 449.5 mm
• Contrôleur embarqué : Intel i5-13500E (standard) ; RAM 16GB (évolutif jusqu'à 256GB) ; SSD 128GB (évolutif jusqu'à 960GB)
• Backplane : PCIe Gen4, 21 emplacements PXIe utilisables
• Mise à l'échelle multi-châssis : connexion et synchronisation de plusieurs châssis ; le PXE21106 synchronise jusqu'à 6 châssis — utiliser plusieurs unités pour des systèmes plus étendus

Informations de commande
Model | Description
PXE21100 | Châssis PXIe 21 emplacements

Options
Nom | Description
COMP | Mise à niveau vers i9-13900E, 256GB RAM et 960GB SSD

Accessoires
Nom | Description
PXE21106 | Unité de synchronisation Mesh multi-canal

Caractéristiques techniques

• Type de châssis : PXIe, 4U, 19in
• Emplacements : 21 emplacements PXIe Gen4 utilisables (backplane PCIe Gen4)
• PC embarqué (standard) : Intel i5-13500E, 16GB RAM, 128GB SSD ; options d'évolution vers i9-13900E, jusqu'à 256GB RAM, jusqu'à 960GB SSD
• Connectivité : DisplayPort, USB avant/arrière pour souris et clavier, contrôle USB-C, RJ45 arrière 2.5Gb Ethernet
• E/S arrière : 3 x USB 2.0 Type A, 1 x USB 3.2 Gen1 Type A, RJ45
• Refroidissement & supervision : contrôle intelligent des ventilateurs et surveillance de l'état du châssis
• Synchronisation multi-châssis : contrôleur PXE21106 Mesh — synchronise jusqu'à 6 châssis ; plusieurs unités PXE21106 pour des systèmes plus grands
• Cas d'utilisation : prend en charge les AWG Proteus, les amplificateurs RF PXIe TE3xxx et autres modules compatibles PXIe pour des applications de mesure haute densité et haute vitesse
