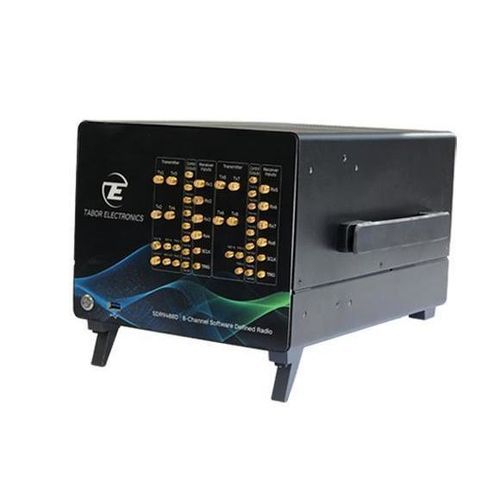

Émetteur-récepteur radio DRN9484D

de télémesuremulticanaux

Validation des performances des drones en environnements électromagnétiques congestionnés et contestés
Évaluez les liaisons radio et les communications critiques entre la station de contrôle au sol (GCS) et les systèmes aériens sans pilote (UAS). Cela inclut le contrôle, la télémétrie, l'imagerie et les flux vidéo en direct essentiels aux opérations de vol et à l'intégrité de la mission. Les scénarios doivent reproduire les bandes ISM et autres bandes opérationnelles, le saut de fréquence, le spectre étalé et le multi-bande pour refléter les conditions de terrain.

Utilisation de la radio définie par logiciel (SDR)
Les radios définies par logiciel (SDR) permettent des essais RF flexibles et reproductibles en implémentant en logiciel la génération d'ondes, la modulation/démodulation et l'analyse de signal. Les SDR permettent d'émuler des interférences, le brouillage et des comportements de menace adaptatifs pour évaluer la résilience des liaisons et développer des stratégies d'atténuation pour la lutte anti-drone et les processus de certification.

Caractéristiques principales du Proteus SDR

• Architecture numérique directe : DACs et ADCs RF à large bande passante permettant la génération de signaux jusqu'à 10 GHz.
• Bande passante d'émission instantanée jusqu'à 4,5 GHz et grande mémoire d'onde pour des émissions continues ou de longue durée.
• Bande passante de réception instantanée jusqu'à 2,7 GHz avec capture haute fidélité pour analyse ultérieure.
• FPGA programmable pour adaptation en temps réel, insertion de Doppler et délais temporels.
• Formes configurables : instrument de paillasse, instrument de bureau ou module PXI/PXIe avec fonctionnement multi-canaux cohérent en phase.

Congestion, interférence et susceptibilité
Recréez des conditions de spectre congestionné pour vérifier la susceptibilité des liaisons de contrôle et de télémétrie aux interférences ou émissions non intentionnelles. Proteus prend en charge la génération et l'analyse d'émissions électromagnétiques large bande et de signaux modulés IQ pour des tests au niveau protocolaire.

Brouillage et tromperie
La génération de bruit large bande couvrant des bandes multi-GHz et le fonctionnement multi-sortie cohérent par module permettent des scénarios de brouillage directionnel et de formation de faisceaux pour évaluer la vulnérabilité aux attaques RF délibérées.

Validation de scénarios réels en laboratoire
Proteus fonctionne comme enregistreur RF et numériseur, permettant la capture des signaux environnants et des protocoles sur de grandes mémoires pour analyse post-événement, investigation des causes profondes et campagnes d'essais reproductibles pour la certification ou la R&D.

Émulation d'un environnement dynamique avec mouvement
L'émulation Doppler et des délais temporels en temps réel implémentée dans le FPGA permet de simuler les décalages de fréquence et les retards de propagation induits par le mouvement. Cela fournit une validation reproductible pour les systèmes anti-drone et la performance des liaisons en conditions de cibles mobiles.

Spécifications techniques

• Capacité maximale de génération de signal jusqu'à 10 GHz (Architecture numérique directe).
• Bande passante d'émission instantanée : jusqu'à 4,5 GHz (selon configuration).
• Bande passante de réception instantanée : jusqu'à 2,7 GHz.
• Capacité de bruit/brouillage large bande : génération de bruit multi-GHz.
• Multi-sortie cohérente par module pour formation de faisceaux/brouillage directionnel.
• FPGA programmable en temps réel pour comportement de menace adaptatif, Doppler et émulation de délais temporels.
• Enregistrement/numérisation RF à grande mémoire pour capture et analyse longue durée.
• Formes : paillasse, instrument de bureau ou module PXI/PXIe avec fonctionnement multi-canaux cohérent en phase.
