Présentation

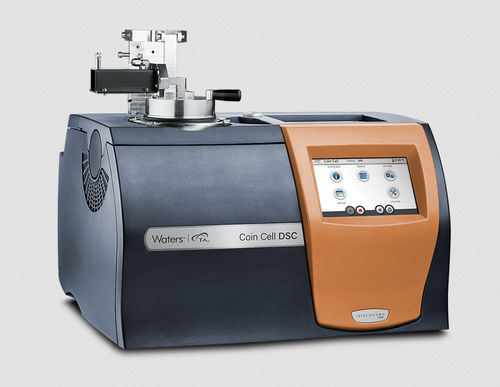

Le Calorimètre différentiel à balayage pour piles bouton (Coin Cell DSC) réalise l’analyse thermique directe de piles entièrement assemblées au format 2032 sans démontage. Il identifie la température d’amorçage, la libération d’énergie et la chaleur de réaction, et permet l’analyse combinée thermique et électrochimique pour les essais de sécurité et de performance des batteries.

Avantages clés

• Essais directs sur piles 2032 entièrement assemblées sans démontage
• Détection rapide de la température d’amorçage, des mécanismes de réaction, de la chaleur de réaction et des indications d’émission de gaz
• Acquisition simultanée des signaux thermiques et électrochimiques pour l’évaluation sécurité/performance
• Caractérisation complète de −80 °C à 600 °C (selon système de refroidissement)

Fonctionnalités

• Capteur hautement sensible pour mesurer précisément la température d’amorçage et le flux thermique
• Large plage de températures : −80 °C à 600 °C (dépend du système)
• Capsule pour pile bouton assurant le contact capteur même en cas de défaillance
• Compatibilité avec l’analyse des gaz émanents (EGA) : MS, FTIR, GC‑MS
• Surveillance de la tension pour l’état de charge et l’analyse de courts‑circuits
• Écran tactile couleur de type application pour le contrôle

Capsule pour pile bouton

• Compatible avec les piles 2032 et toute pile de 20 mm de diamètre
• Les capsules standard préservent le signal thermique sur toute la plage d’échantillons
• Les capsules pour cyclage optimisent le flux thermique lors d’essais isothermes
• Récipients aluminium 20 mm disponibles pour échantillons matériaux

Modes d’essai

• Mode balayage : évalue la surchauffe thermique, la dégradation, la température d’amorçage, la chaleur de réaction et les réactions croisées
• Mode isotherme : mesure le flux thermique pendant la formation de la SEI, le cyclage charge/décharge, la surcharge et la décharge excessive

Analyse des gaz émanents (EGA)

• Techniques compatibles : Spectrométrie de masse (MS), FTIR, Chromatographie en phase gazeuse–spectrométrie de masse (GC‑MS)

Connexion électrochimique

• Prise en charge des dispositifs de surveillance de tension pour capturer les signaux électriques
• Interfaces pour cyclers batterie lors d’études de cyclage
• Compatibilité avec potentiostats pour expériences électrochimiques

Logiciel et données

• Logiciel TRIOS™ pour contrôle, acquisition et analyse combinée thermique/électrochimique
• Modèles intégrés pour piles bouton, visualisation intuitive et génération automatique de rapports
• Export de données (JSON) pour intégration LIMS et licences d’accès distant illimitées

Caractéristiques / spécifications

• Linéarité de la ligne de base : ≤ 500 μW
• Reproductibilité de la ligne de base : ≤ 100 μW
• Plage de températures : −80 °C à 600 °C (dépend du système de refroidissement)
• Exactitude de la température : ±0,1 °C
• Précision de la température : ±0,05 °C
• Précision d’enthalpie : ±1 %
• Vitesse de chauffage : 0,01 °C à 20 °C/min

Fonctionnalités de l'instrument (résumé)

• Écran tactile couleur de type application (inclus)
• Compatible EGA (inclus)
• Analyse électrochimique (ECA) : optionnelle

Options de récipient (résumé)

• Récipient aluminium 20 mm — jusqu’à 600 °C
• Capsule standard Coin Cell DSC — jusqu’à 600 °C
• Capsule de cyclage Coin Cell DSC — jusqu’à 60 °C avec ECA

Notes

• [1] La plage dépend du système de refroidissement choisi (FACS ou RCS)
• [2] Exactitude et précision mesurées avec un étalon indium et récipient aluminium 20 mm
