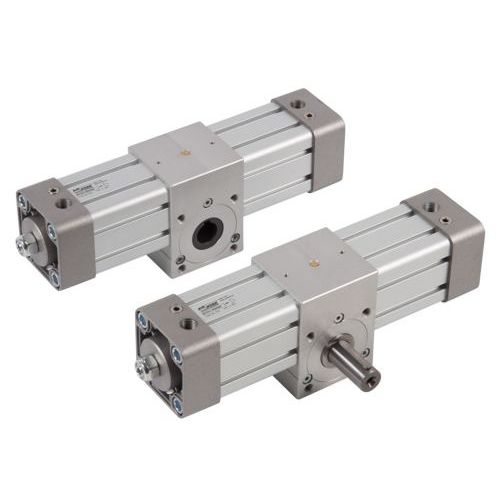

Vérin pneumatique RY seriesrotatifà pignon crémaillèredouble effet
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- pneumatique
- Mouvement
- rotatif
- Technologie
- à pignon crémaillère
- Configuration
- double effet
- Matériau
- en acier, en aluminium
- Indice de protection
- étanche
- Applications
- pour l'industrie, pour l'industrie automobile, pour OEM
- Autres caractéristiques
- de précision, sur mesure, à amortissement réglable, à détection de position, réparable, sans jeu
- Course
Min: 32 mm
(1,26 in)Max: 125 mm
(4,921 in)- Pression
Min: 0 bar
(0 psi)Max: 10 bar
(145,04 psi)- Force
Min: 100 N
Max: 300 N
- Couple
Min: 1,2 Nm
(0,885 ft.lb)Max: 51 Nm
(37,616 ft.lb)- Angle de rotation
90 °, 180 °, 270 °, 360 °
Description
Système d'ajustement exclusif à pignon et crémaillère pour la récupération du jeu du pignon après un grand nombre de manœuvres
Système de réglage d'angle (+5°/-5°) pour garantir une précision maximale d'utilisation
Excellentes valeurs de charge axiale et de couple applicables sur le pignon
Traitement spécial du pignon pour obtenir une résistance mécanique maximale
Les cylindres rotatifs de la série RY d’Airwork sont conçus pour transformer le mouvement rectiligne typique des vérins pneumatiques en un mouvement rotatif équipé d’un couple.
Ils sont fournis avec un amortissement pneumatique et ont la possibilité de régler l’angle de rotation d’environ 10°.
Un réglage spécial, à l’aide d’un patin de guidage, réduit au minimum le jeu entre pignon et crémaillère.
Sur demande, des rotations spéciales peuvent également être proposées.
