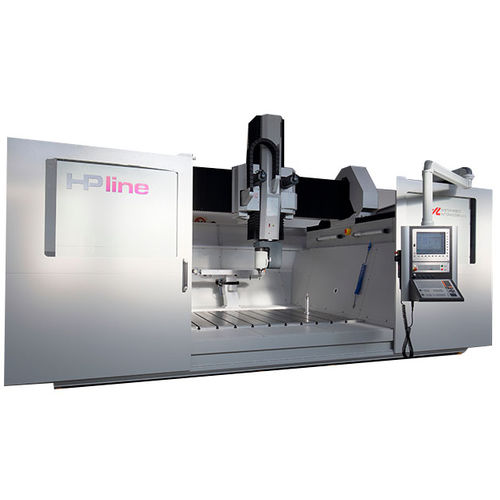

Centre d'usinage CNC 5 axes HP 26
verticalpour métaux non ferreuxHSK A-63

centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
vertical
Matière usinée
pour métaux non ferreux
Nez de broche
HSK A-63
Nombre d'outils
24 outils
Autres caractéristiques
à grande vitesse, haute performance, compact, de précision, de taraudage
Course X

2 400 mm, 2 800 mm
(94 in, 110 in)

Course Y

1 700 mm, 3 000 mm, 4 000 mm
(67 in, 118 in, 157 in)

Course Z

1 000 mm, 1 500 mm
(39 in, 59 in)

Vitesse de rotation

20 000 rpm
(125 664 rad.min-1)

Puissance

22 kW, 25 kW
(29,91 hp, 33,99 hp)

Vitesse d'avancement axe X

70 000 mm/min
(46 in/s)

Vitesse d'avancement axe Y

70 000 mm/min
(46 in/s)

Vitesse d'avancement axe Z

60 000 mm/min
(39 in/s)

Répétabilité

0,02 mm
(0,001 in)

Description

Ebauche et finition à grande vitesse de matériaux non ferreux, même avec des contraintes considérables Le centre d'usinage HP26 est le plus compact de la série. La structure, qui intègre les épaulements latéraux à la base, permet une grande stabilité et une répétabilité des usinages de précision et de qualité, même en cas de contraintes importantes. La structure à traverse mobile sur deux épaulements latéraux et l'enceinte périmétrique totale avec portes frontales coulissantes permettent un accès facile pour le chargement/déchargement de la pièce à usiner et une sécurité maximale pour l'opérateur. HP26 est idéale pour le fraisage à grande vitesse de modèles et de composants de taille moyenne en composite ou en alliage léger. Laissez-vous guider par nos conseils techniques pour votre projet et choisissez la sécurité d'une fiabilité garantie. Le Centre d'usinage "HPline 26" est une fraiseuse 5 axes sur l'outil et commandée par une CN, composée d'une structure à axes cartésiens et d'une traverse mobile : La base, un bloc unique dont la structure est constituée d'un plan de travail intégré, supporte, des deux côtés, les guides sur lesquels la traverse mobile a été placée : l'axe longitudinal "Y". Sur la traverse glisse le chariot de l'axe transversal "Y", sur lequel se déplace le bras vertical de l'axe "Z". L'extrémité du bras de l'axe Z est l'élément de fixation de l'unité de commande. Structures formées d'un motif alvéolaire et dont la taille est basée sur les principes de l'analyse par éléments finis FEM intégrée à la simulation dynamique Le mouvement est transmis par des moteurs sans balais couplés à des réducteurs de précision sur lesquels sont fixés des pignons qui tournent sur des crémaillères de précision trempées et rectifiées à denture hélicoïdale.

---
