Interface USB CAN-FD

de connexionhaut débitmobile

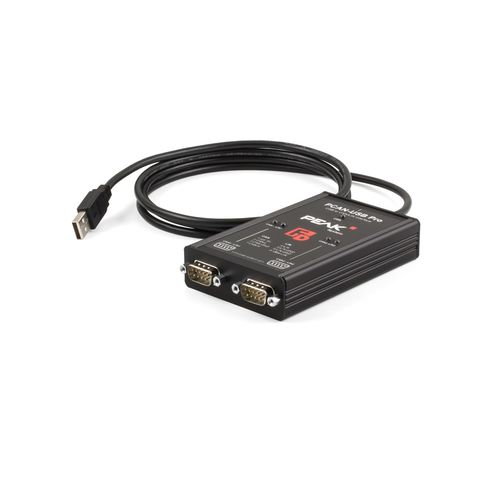

L'adaptateur PCAN-USB Pro FD permet la connexion des réseaux CAN FD et LIN à un ordinateur via USB. Deux bus de terrain peuvent être connectés en même temps, jusqu'à quatre avec les câbles adaptateurs appropriés (2 x CAN FD, 2 x LIN). Chaque canal CAN FD est isolé séparément contre USB et LIN avec un maximum de 500 Volts. Son boîtier robuste en aluminium rend l'adaptateur PCAN-USB Pro FD adapté aux applications mobiles. La nouvelle norme CAN FD (CAN with Flexible Data Rate) se caractérise principalement par une bande passante plus large pour le transfert de données. Le maximum de 64 octets de données par trame CAN FD (au lieu de 8 jusqu'à présent) peut être transmis avec des débits allant jusqu'à 12 Mbit/s. CAN FD est compatible vers le bas avec la norme CAN 2.0 A/B, les nœuds CAN FD peuvent donc être utilisés dans les réseaux CAN existants. Toutefois, dans ce cas, les extensions CAN FD ne sont pas applicables. Le logiciel de moniteur PCAN-View et l'interface de programmation PCAN-Basic pour le développement d'applications avec connexion CAN sont inclus dans la livraison et prennent en charge la nouvelle norme CAN FD. L'application moniteur PLIN-View Pro ainsi que l'interface de programmation PLIN sont également incluses dans la livraison. Adaptateur pour USB 2.0 haut débit (compatible USB 1.1 et USB 3.0) Transmission et réception de messages CAN FD et LIN à l'aide de 2 connexions D-Sub (avec affectation des broches pour les bus CAN FD et LIN) Résolution d'horodatage 1 μs L'alimentation 5 volts sur le connecteur D-Sub peut être activée à l'aide d'un pont de soudure, par ex. pour un convertisseur de bus externe Alimentation en tension via USB Plage de température de fonctionnement étendue de -40 à 85 °C (-40 à 185 °F)
