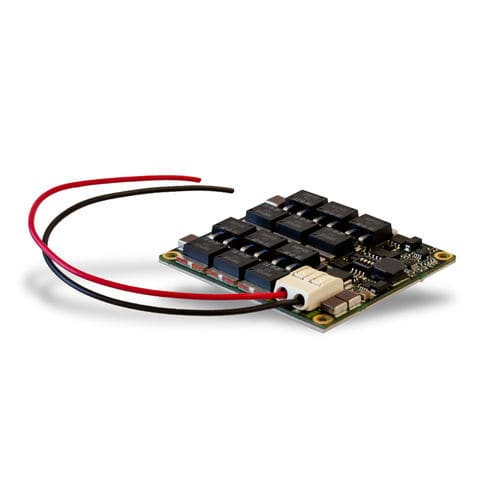

Dispositif de freinage SOMANET Braking Chopper

Courte description
Le hacheur de freinage SOMANET 48 V 500 W dissipe l'énergie régénérée lorsque le moteur décélère une charge, empêchant la surtension sur le bus DC pour des variateurs alimentés par des alimentations sans récupération.

Fonction
Lors d'une décélération active, l'énergie cinétique est reconvertie en énergie électrique. Sur les systèmes sans récupération sur le bus DC, cette énergie régénérée élève la tension du bus DC et peut provoquer l'arrêt du variateur ou de l'alimentation. Le hacheur de freinage dérive et dissipe l'énergie excédentaire sous forme de chaleur afin de maintenir la tension DC à un niveau sûr.

Technologie

• dissipe 430 W en puissance de crête
• dissipe jusqu'à 90 W en continu si un refroidissement adéquat est assuré

Caractéristiques / spécifications techniques

• Dénomination : SOMANET Braking Chopper
• Nom complet affiché : SOMANET Braking Chopper 48V 500W
• Tension nominale : 48 V
• Puissance nominale / application indiquée : 500 W
• Dissipation en crête : 430 W
• Dissipation continue : jusqu'à 90 W (avec refroidissement adéquat)
• Type : carte de shunt / régénération (regen) pour dissiper l'énergie récupérée et prévenir la surtension DC
• Cas d'utilisation : consomme l'énergie lors de la décélération d'une charge pour éviter l'arrêt du variateur ou de l'alimentation
