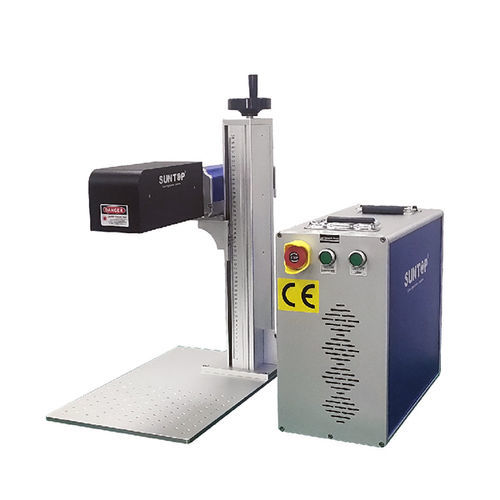

Machine de marquage laser 3D ST-FL30P-3D

de métalcompacteà haute vitesse

Des composants de base importés sont adoptés, équipés de miroirs vibrants 3D à grande vitesse et à haute précision, pour réaliser un traitement fin des pièces avec des surfaces incurvées arbitraires, sans phénomène de flou, et pour suivre le foyer de la gravure en profondeur en temps réel. L'ensemble de la machine est de taille compacte, avec une bonne qualité de faisceau de sortie et une grande fiabilité. Elle peut graver des matériaux métalliques et certains matériaux non métalliques : ST-FL30P-3D/ST-FL50P-3D/ST-FL60P-3D/ST-FL100P-3DPuissance du laser : 30W/50W/60W/100WWZone de travail : 110*110mm/150*150mm/200*200mm/300*300mmCaractéristiques de la machine de marquage laser portable 3DLa machine de marquage laser 3D a une bonne qualité de spot et de petits points de marquage, convenant au marquage précis et fin.Utilise un système de balayage et une tête de balayage importés ; le système de focalisation infrarouge n'a pas besoin de mesurer la longueur focale, rendant le travail plus pratique.Performance stable, petite taille, sans entretien, longue durée de vie (plus de 100 000 heures).Adopte une technologie de positionnement tridimensionnel de haute précision, un système de balayage de focalisation à grande vitesse, une impulsion courte, une puissance de crête élevée et une fréquence de répétition d'impulsion élevée. Le système de contrôle logiciel peut calculer automatiquement le radian et ajuster la longueur focale. Le système de contrôle logiciel peut calculer automatiquement le radian et ajuster la longueur focale. La machine de marquage laser portable 3D prend en charge le marquage grand format et tridimensionnel multi-niveaux : Bonne qualité de faisceau, performances stables, longue durée de vie (100 000 heures), sans entretien. Marques : MAX, Raycus, JPT, etc. Galvanomètre 3D professionnel : Longueur focale variable, contrôle précis, assure la qualité du spot, permet le marquage/la gravure de produits irréguliers.Tête de balayage 3D : Tête de balayage 3D : trois axes XYZ, prend en charge le marquage de surfaces irrégulières, l'axe Z se déplace de manière flexible et automatique.Refroidissement par air intégré : Refroidissement par air intégré : meilleure dissipation de la chaleur.Panneau de commande : Système de contrôle EZCAD original de la marque BJJCZ, haute stabilité, fonctionnement facile, bonnes performances : Avec des trous de positionnement, pratique et rapide, position réglable.Avantages de la machine de marquage laser portable 3DLignes de marquage fines, performance stable et fiable, haute répétabilité et précision de positionnement.Opération simple, logiciel de marquage puissant, interface conviviale.Vitesse de marquage rapide, textes/motifs clairs et permanents, efficacité de traitement grandement améliorée.La machine est compatible avec le traitement des données 3D et l'alignement des images CCD pour un marquage optimal des surfaces. Elle s'applique à diverses surfaces graphiques : plan (inclinaison, différence de marche), cylindre, cône, sphère et toute autre surface.Fonctions de la machine de marquage laser portable 3DLe mode de marquage 2D traditionnel est inversé. Peut graver de nombreuses formes 3D : pentes, cylindres, cônes, boules, etc. pour un marquage complet.Le logiciel de marquage peut importer des graphiques à partir de logiciels 3D courants et permet des modifications simples.Calcule automatiquement les radians et ajuste la mise au point. Peut marquer des surfaces 3D, des plans, etc. à plusieurs niveaux et en grand format.ApplicationMatériaux : Convient à la plupart des applications de marquage des métaux (or, argent, acier inoxydable, laiton, aluminium, acier, fer, titane, etc.) et à de nombreux matériaux non métalliques (ABS, nylon, PES, PVC, etc.).Industries : Électronique, automobile, outils et instruments de mesure, aérospatiale, instrumentation, emballage, produits médicaux, appareils ménagers, claviers, panneaux, enseignes publicitaires, cartes de certification, produits de première nécessité, bijoux, diamants, etc.Paramètres de la machine de marquage laser portable 3DPuissance du laser30W50W60W100WModèleST-FL30P-3DST-FL50P-3DST-FL60P-3DST-FL100P-3DMax Marking Range110*110mm / 150*150mm200*200mm300*300mm300*300mmDepth of Single Marking0.01mm0.03mm0.06mm0.08mmEfficacité de marquage du même motif10s7s4s2sPuissance totale de la machine600W/h800W/h1000W/h12000W/hType de laserLaser à fibreSource laserMAX (Raycus en option)Logiciel de contrôleEZCADMode de refroidissementRefroidissement par airPrécision de travail±0.002MMVitesse de marquage0-7000mm/sFréquence de répétition20-100KHzLongueur d'onde du laser1064nmPolice minimale de marquage0,15mmTension de fonctionnement220V±10% 50/60 HzFormats graphiques supportésAI, PLT, DXF, BMP, DST, DWG, DXPApplicable MaterialTous les métaux (acier inoxydable, acier au carbone, laiton, etc.) et certains plastiques (ABS, PVC, PES, etc.).)Pièces détachées inclusesLunettes de protection, carte de visite en métal, pédale de commande, clé à douille hexagonale, cordon d'alimentationAccessoires en optionArbre rotatif D80, petit mandrin D57, table 2D (direction X.Y), dispositif de coupePoids net (KG)/ Poids brut38KG / 50KGM Dimension de la machine420*300*550mm (L*L*H)Spécifications techniques / CaractéristiquesPuissance du laser : 30W/50W/60W/100WModèle : ST-FL30P-3D / ST-FL50P-3D / ST-FL60P-3D / ST-FL100P-3DMax Marking Range : 110*110mm / 150*150mm / 200*200mm / 300*300mmProfondeur de marquage : 0.01mm / 0.03mm / 0.06mm / 0.08mmEfficacité de marquage : 10s / 7s / 4s / 2sPuissance totale de la machine : 600W/h / 800W/h / 1000W/h / 12000W/hType de laser : Laser à fibreLa source du laser : MAX (Raycus en option)Logiciel de contrôle : EZCADMode de refroidissement : Précision : ±0.002MMVitesse de marquage : 0-7000mm/sFréquence de répétition : 20-100KHzLongueur d'onde du laser : 1064nmPolice minimale pour le marquage : 0.15mmTension de fonctionnement : 220V±10% 50/60 HzFormats graphiques pris en charge : AI, PLT, DXF, BMP, DST, DWG, DXPA Matériaux applicables : Tous les métaux (acier inoxydable, acier au carbone, laiton, etc.) et certains plastiques (ABS, PVC, PES, etc.) : Lunettes de protection, carte de visite en métal, pédale de commande, clé à douille hexagonale, cordon d'alimentationAccessoires en option : Arbre rotatif D80, Petit mandrin D57, Table 2D (direction X.Y), Dispositif de coupePoids net (KG)/ Poids brut : 38KG / 50KGM Dimension de la machine : 420*300*550mm (L*L*H)
