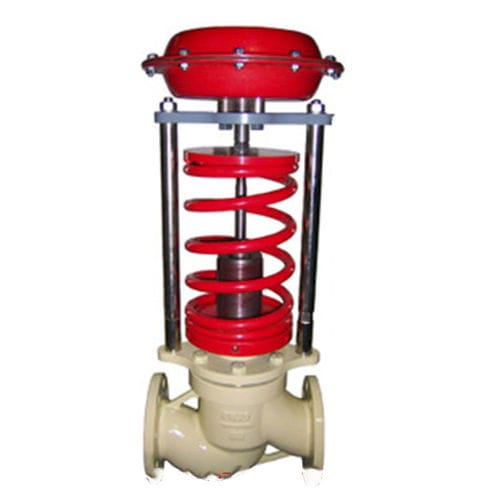

Régulateur de contre-pression pour eau ZZYP

pour produits chimiquesair et gazà diaphragme

La vanne de régulation de pression automatique ZZYP est composée d'un corps, d'un actionneur, d'un ressort de positionnement, d'un soufflet en acier inoxydable, d'un robinet à pression externe et de tout le reste. La vanne ne nécessite aucune énergie auxiliaire provenant de sources d'alimentation externes. En utilisant le fluide lui-même sous pression comme force motrice, elle peut automatiquement contrôler et stabiliser la pression du fluide. Elle peut être utilisée pour la vapeur, les gaz non corrosifs, les liquides et la vapeur dans divers systèmes de traitement. Caractéristiques principales : 1 La fonction d'équilibrage de la pression assure une grande sensibilité 2 Une manutention fiable, peu bruyante et sans entretien 3 conception modulaire standard 4 elle dispose de multiples contrôles composites grâce à la combinaison de différents composants 表现 控制类型：泄压类型（K），调压器类型控制类型：泄压类型） 额定Cv：如表1所示 压力控制精度：±3％。 WorkingTemp：-10 〜350 ℃ Principe de fonctionnement 1. Type de régulateur de pression Le fluide traverse la vanne dans le sens indiqué. La position du clapet de vanne détermine le débit entre la surface libre formée par le clapet et le siège. La pression aval à réguler est transmise par une prise de pression à la membrane de commande où elle est transformée en une force de positionnement. Cette force permet de régler le clapet en fonction de la force du ressort de positionnement.la force du ressort peut être ajustée à l'aide de l'écrou de consigne.la structure équilibrée en pression permet d'équilibrer les forces créées par la pression amont et agissant sur le clapet.la pression aval est équilibrée via la surface de la membrane dans l'actionneur.
