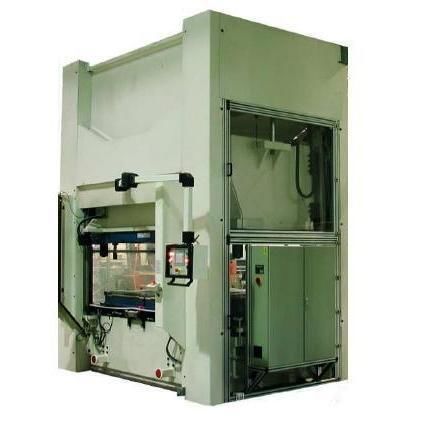

Machine de thermoformage, de découpe et d'empilage pour plaque en plastique VFS

alimentée par rouleaude plaquesautomatique

Présentation du produit La machine de thermoformage modèle VFS, conçue et fabriquée par SUTEAU-ANVER, est une presse à poutre hydraulique destinée au thermoformage et à la découpe des matériaux non métalliques. Elle traite des matériaux flexibles ou semi‑rigides en rouleaux ou en feuilles et se prête à la production en grande série avec des options d'alimentation et d'évacuation intégrées. Fabriqué en France.

Construction et fonctionnement La structure comprend une table fixe inférieure et une poutre mobile supérieure assemblées sur quatre montants verticaux. Un vérin hydraulique central actionne la poutre pour les mouvements de descente et de montée contrôlés. Le guidage de la poutre s'effectue aux quatre coins par des appuis en céloron. L'effort de coupe est symétrique par rapport à la zone de coupe centrale. Le point bas de coupe est défini par quatre butées mécaniques ; ces butées sont ajustées automatiquement selon la hauteur de la matrice pendant une phase d'ajustement, via un motoréducteur et un variateur de vitesse électronique. Après la mise en position automatique, le point de coupe peut être corrigé depuis l'écran de commande avec une précision de 0,01 mm. Un système optionnel de pulvérisation d'air peut être installé pour réduire le risque de pollution sur la partie supérieure des butées.

Sécurité et réglages La position de la butée supérieure (jeu entre le matériau et les lames) est réglable à tout moment via l'écran opérateur. Le retour de position est assuré par un potentiomètre linéaire avec une précision de ±5 mm. Pour la sécurité de l'opérateur lors d'interventions sous la poutre mobile, celle‑ci peut être bloquée hydrauliquement en position haute ; ce verrouillage est automatique à l'arrêt machine ou lors du changement d'outil.

Caractéristiques principales

• Structure soudée : Table fixe et poutre supérieure appuyées sur des montants verticaux pour une stabilité structurelle.
• Effort de coupe symétrique : Conception garantissant des coupes précises et reproductibles sur la zone de matrice.
• Interface avancée : IHM multilingue avec possibilité de stocker jusqu'à 999 programmes de production.
• Rythme de production élevé : Jusqu'à 18 coupes par minute selon configuration et matrice.
• Intégration personnalisable : Options d'alimentation, d'évacuation et d'automatisation selon les besoins de production.
• Origine : Fabriqué en France.

Avantages commerciaux

• Polyvalence : Traite feuilles ou rouleaux, couches simples ou multiples, matériaux flexibles ou semi‑rigides.
• Maintenabilité : Pièces détachées disponibles pour faciliter l'entretien et réduire les temps d'arrêt.
• Évolutivité : Configurations et options adaptables aux besoins de production futurs.

Options disponibles

• VFS STANDARD (configuration standard)
• Unité de refroidissement d'huile
• Bridage hydraulique de la matrice sur les côtés supérieur et inférieur

Caractéristiques techniques

• Alimentation électrique : 400 V triphasé + Neutre + Terre, 50 Hz
• Puissance : 12 kW à 40 kW selon versions
• Alimentation pneumatique : air sec, 6 bars
• Largeur de table de coupe : selon vos besoins
• Profondeur de table de coupe : selon vos besoins
• Force de fermeture : 100 tonnes à 500 tonnes
• Temps de maintien de pression : réglable de 1 à 250 s
• Tolérance de planéité : ±0,1 mm/m (plaque inférieure fixe et plaque supérieure mobile)
• Vitesse de descente rapide : réglable de 50 à 270 mm/s
• Vitesse de descente lente : réglable de 5 à 20 mm/s
• Vitesse d'ouverture : réglable de 50 à 270 mm/s
• Course réglable : 20 à 1000 mm (autres courses sur demande)
• Jeu table‑poutre (sans matrice) : 1000 mm (autres jeux sur demande)
• Hauteur du plan de travail : 800 mm
