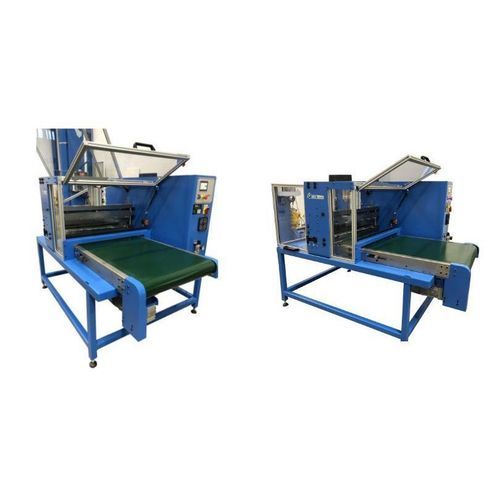

Machine de découpe à lame

pour caoutchoucpour moussepour textiles

Présentation
Cette machine permet la découpe de matériaux souples en laize standard de 600 et 2000 mm; possibilité de largeur sur mesures. Elle complète la gamme qui débute avec un petit massicot de table en 80 mm.

Applications

• Mousse
• Caoutchouc
• Carton
• Textile
• Composites
• Carbone
• Kevlar
• Tissu de verre

Double rouleau d'avance
Un double rouleau d’avance intégré en amont du massicot permet de faire avancer la matière selon la longueur programmée. L’ouverture et la fermeture du double rouleau sont pneumatiques pour faciliter les opérations d’engagement matière. Les deux rouleaux de diamètre 130 mm sont enrobés en caoutchouc naturel. Le rouleau inférieur est motorisé par un ensemble servo moteur/servo variateur garantissant une précision d’arrêt de +/- 1 mm. La vitesse d’avance est variable de 0 à 30 m/mn. Le rouleau supérieur est libre en rotation. Les paramètres du double rouleaux (pas d’avance, vitesse, accélération, décélération, etc.) sont réglables depuis le pupitre de commande. Un guide de largeur à réglage manuel est implanté avant le double rouleaux.

Massicot
Le massicot permet de réaliser la découpe de matière souple. Il est composé d’une lame supérieure mobile verticalement sur une course de 40 mm. Cette course est assurée par un système bielle manivelle entraîné par un moto réducteur et la contrepartie de découpe est assurée par une contre lame inférieure fixe. L’ensemble de la ligne est cartérisé pour répondre aux normes en vigueur et est réalisée avec une structure en profilé ALUMINIUM et en ‘makrolon’.

Caractéristiques / spécifications techniques

• Laize standard : 600 mm et 2000 mm (possibilité sur mesures)
• Temps de cycle pour une avance de 2000 mm et une découpe (hors temps d’évacuation du produit) : 7 secondes
• Double rouleaux d’avance intégrés
• Diamètre des rouleaux : 130 mm
• Revêtement rouleaux : caoutchouc naturel
• Ouverture/fermeture rouleaux : pneumatique
• Rouleau inférieur motorisé : servo moteur / servo variateur
• Précision d’arrêt : +/- 1 mm
• Vitesse d’avance : variable 0 à 30 m/mn
• Guide de largeur : réglage manuel
• Lame supérieure course : 40 mm
• Système d’entraînement lame : bielle manivelle entraînée par moto réducteur
• Contre lame inférieure : fixe
• Structure : profilé aluminium et Makrolon
• Ligne cartérisée conforme aux normes en vigueur
