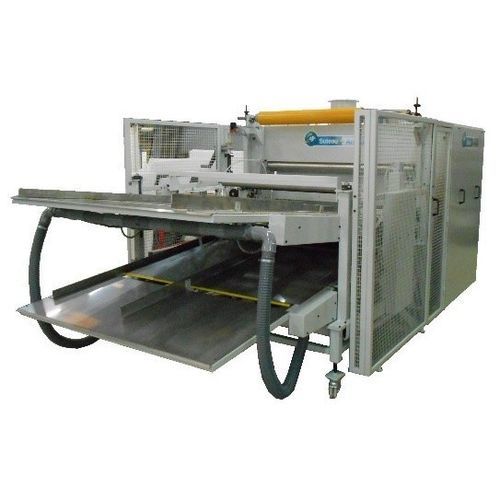

Machine à laminer à chaud

rouleaux à rouleauxautomatiséemanuelle

Présentation
Conçue et fabriquée par SUTEAU-ANVER, cette machine est destinée au collage à chaud (fusion d’une face de chaque plaque) de deux plaques en PE. D'autres thermoplastiques possibles sur demande. L'alimentation et l'évacuation des plaques peuvent être réalisées manuellement ou par des systèmes automatiques en option.

Données techniques des plaques PE
Largeur : 400 mm – 1 500 mm
Longueur : 600 mm – 2 600 mm
Épaisseur en entrée : 10 mm – 290 mm
Épaisseur en sortie : 20 mm – 300 mm

Caractéristiques techniques
Bâti
Bâti tubulaire mécanosoudé peint reposant sur pieds de mise à niveau réglables.

Plateau inférieur d'entrée
Plateau inférieur en tôle emboutie ; angle réglable manuellement de 0° à -10°. Deux guides latéraux réglables manuellement pour s'adapter aux largeurs de plaque.

Plateau supérieur d'entrée
Plateau supérieur en tôle emboutie ; hauteur réglable manuellement pour s'adapter aux différentes épaisseurs. Deux guides latéraux réglables manuellement.

Buse de chauffe
Buse de chauffe fixée à l'extrémité du plateau supérieur, permettant de faire fondre le matériau avant soudure. Température réglable depuis le pupitre de commande de 50 à 250 °C (autres plages sur demande). Réglage en hauteur manuel.

Calandre
Composée de 8 rouleaux motorisés (4 en partie haute et 4 en partie basse) entraînés par un motoréducteur. Ouverture des rouleaux réglable manuellement (rouleaux inférieurs fixes, rouleaux supérieurs réglables). Table de collecte en sortie : 2,5 m.

Contrôle / données de fonctionnement (selon liste)
Vitesse d'avance : réglable de 1 à 10 m/min (d'autres documents indiquent 3–15 m/min via potentiomètre).
Température en sortie de buse : réglable de 50 à 250 °C (autres plages sur demande).
Épaisseur de calandrage : réglable de 20 à 300 mm.
Hauteur plateau entrée supérieure : réglage manuel.
Angle plateau entrée supérieure : réglage manuel 15°–20°.
Angle plateau entrée inférieure : réglage manuel 0° à -10°.
Alimentation électrique : 400 V triphasé + Neutre + Terre, 50 Hz.
Alimentation pneumatique : air sec 6 bar.

Options

• Dérouleur adhésif avec frein
• Système d'alimentation automatique des plaques
• Travail à partir de rouleaux
• Coupe longitudinale
• Coupe transversale
• Enrouleur
• Empileur de plaques

Caractéristiques / spécifications techniques

• Fabricant : SUTEAU-ANVER
• Application : Soudure thermique de deux plaques PE (fusion d’une face de chaque plaque)
• Plage de largeur : 400 mm – 1 500 mm
• Plage de longueur : 600 mm – 2 600 mm
• Épaisseur en entrée : 10 mm – 290 mm
• Épaisseur en sortie : 20 mm – 300 mm
• Réglage épaisseur de calandrage : 20 mm – 300 mm
• Nombre de rouleaux motorisés : 8 (4 sup., 4 inf.) entraînés par motoréducteur
• Commande vitesse rouleaux : réglable via potentiomètre (3–15 m/min ou 1–10 m/min selon document)
• Plage température buse : 50–250 °C
• Buse : fixée à l'extrémité du plateau supérieur, réglage hauteur manuel
• Plateau entrée supérieur : tôle emboutie, hauteur réglable, guides latéraux réglables, angle 15°–20°
• Plateau entrée inférieur : tôle emboutie, angle réglable 0° à -10°, guides latéraux réglables
• Longueur table de collecte (sortie) : 2,5 m
• Alimentation électrique : 400 V triphasé + Neutre + Terre, 50 Hz
• Alimentation pneumatique : air sec 6 bar
• Autres matériaux et plages de température disponibles sur demande
