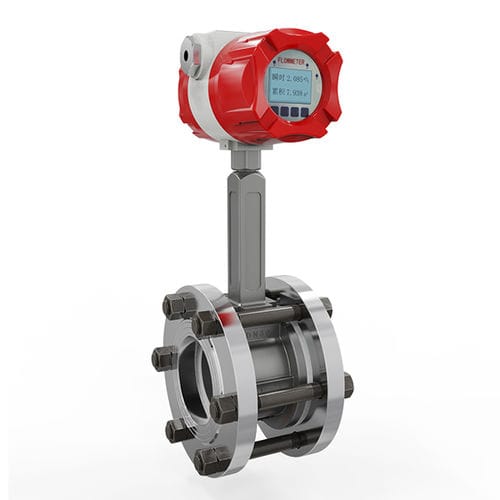

Débitmètre à vortex SUP-LUGBpour liquidespour vapeurDN65 - 2"1/2
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Technologie
- à vortex
- Fluide
- pour liquides, pour vapeur
- Diamètre de tuyauterie
- DN65 - 2"1/2, DN32 - 1"1/4, DN40 - 1"1/2, DN80 - 3", DN100 - 4", DN15 - 1/2", DN50 - 2", DN125 - 5", DN20 - 3/4", DN25 - 1", DN60 - 2"1/4, DN90 - 3"1/2, DN10 - 3/8"
- Montage
- à bride
- Matériau
- en acier inoxydable
- Communication
- 4-20 mA, à sortie numérique, Modbus, RS485
- Niveau de protection
- IP65
- Température de process
Max: 300 °C
(572 °F)Min: -20 °C
(-4 °F)- Pression de process
2,5 MPa
- Précision
1 %, 1,5 %
Description
Le débitmètre à vortex SUP-LUGB fonctionne sur le principe du vortex généré et de la relation entre le vortex et le débit selon la théorie de Karman et Strouhal. Il est spécialisé dans la mesure de la vapeur, du gaz et des liquides de faible viscosité.
Principe de mesure
Un fluide s'écoulant à une certaine vitesse et passant devant un obstacle fixe génère des tourbillons. La fréquence des tourbillons est une fonction linéaire directe de la vitesse du fluide et la fréquence dépend de la forme et de la largeur du corps de l'obstacle. Comme la largeur de l'obstruction et le diamètre intérieur de la conduite sont plus ou moins constants, la fréquence est donnée par l'expression :
f=(St*V)/c*D
---
