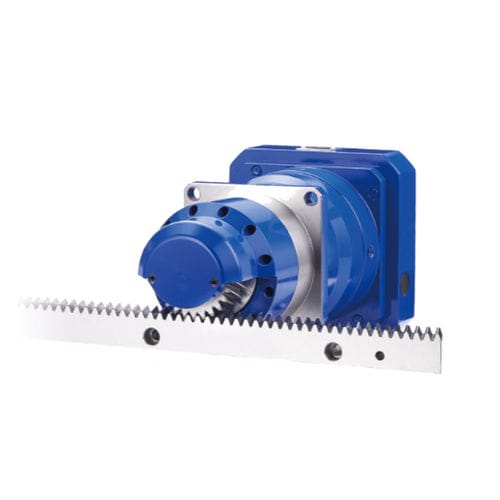

Réducteur pour entraînement pignon-crémaillère HP series
planétairecoaxialà arbre creux

réducteur pour entraînement pignon-crémaillère
réducteur pour entraînement pignon-crémaillère
réducteur pour entraînement pignon-crémaillère
réducteur pour entraînement pignon-crémaillère
réducteur pour entraînement pignon-crémaillère
réducteur pour entraînement pignon-crémaillère
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
planétaire
Orientation des axes
coaxial
Type d'arbre
à arbre creux, à arbre à pignon
Couple
200 - 500 Nm, 100 - 200 Nm, 500 - 1000 Nm, 1 - 2 kNm, 2 - 5 kNm, 5 - 10 kNm
Nombre d'étages
mono-étagé, à deux étages
Performance
de précision, haute performance, à jeu réduit, à haut rendement, fort couple, sans entretien, pour fortes charges, de haute rigidité, à haute vitesse, haute capacité
Applications
pour servomoteur, pour applications lourdes, pour applications industrielles, pour entraînement pignon-crémaillère, pour machines, pour tour, pour l'industrie chimique
Autres caractéristiques
compact, industriel, modulaire, pour machine-outil, de haute qualité
Vitesse de rotation

Min: 1 100 rpm
(6 911,5 rad.min-1)

Max: 4 500 rpm
(28 274,33 rad.min-1)

Jeu

Min: 0,02 °

Max: 0,08 °

Description

La série HP est conçue pour avoir un arbre de sortie creux unique, disponible pour l'installation d'un engrenage avec moins de dents et compatible avec un servomoteur plus petit. Un couvercle extérieur avec un roulement ajouté du côté de la sortie est capable d'augmenter la charge radiale. Caractéristique : 1. Faible jeu de l'engrenage Micro jeu : un étage ≤ 1 arcmin ; deux étages ≤ 3 arcmins. Jeu réduit : un étage ≤ 3 arcmins ; deux étages ≤ 5 arcmins. Jeu standard : un étage ≤ 5 arcmins ; deux étages ≤ 7 arcmins. 2. Rendement élevé Un étage 97 %, deux étages 94 % 3.Offre une énorme charge radiale et axiale. Utilisation de roulements à rouleaux coniques de haute qualité pour renforcer la force radiale et axiale. 4. Dynamique élevée et réaction rapide Réaction agile grâce à un faible moment d'inertie.

---
