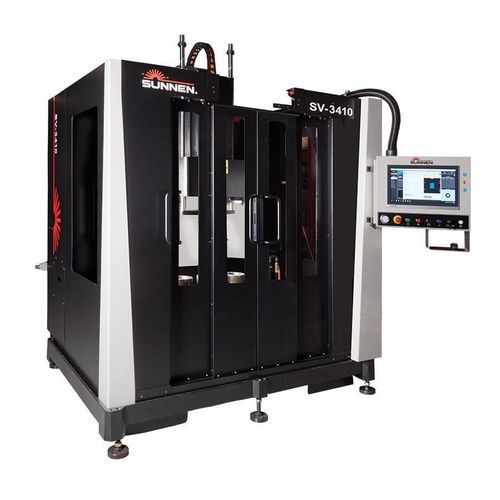

Machine de honage verticale SV-3400

CNCélectriqueautomatique

Détails du produit
Les machines de rodage de la série SV-3400 combinent puissance, précision, durabilité et technologie pour rendre le rodage vertical plus économique et productif que jamais. Avec un accent sur la facilité d'utilisation, cette solution innovante intègre une course et une broche servo synchronisées pour obtenir une finition en croix constante tout au long de l'alésage. L'outil peut s'attarder dans n'importe quelle partie du trou, d'un bout à l'autre, produisant l'alésage le plus droit et le plus rond possible.

Spécifications

• Plage de diamètre (ID) : 19 - 203 mm (.75 - 8.0 in.)
• Poids de la pièce : 900 kg (2000 lbs.)
• Plusieurs modèles de longueur de course permettent d'adapter la machine à l'application : 582 mm (20.75 in.) à 2285 mm (90.0 in.)
• Vitesses de broche (dépend du modèle) : 10 à 600 tr/min
• Vitesses de course (dépend du modèle) : jusqu'à 186 spm

Modèles

• SV3410 - Machine de Rodage Verticale, Colonne simple/course standard/ 400/460 V 50/60 Hz/CE/mouvement de colonne axe X servo (inclut ensemble de protection)
• SV3415 - Machine de Rodage Verticale, Colonne simple/course standard/ 400/460 V 50/60 Hz/CE/table d'indexation à 4 stations (inclut ensemble de protection)
• SV3460 - Machine de Rodage Verticale, Colonne fixe simple/course de 60 pouces/base SV2410/table à rainures en T/CE/400/460 V 50/60 Hz (inclut ensemble de protection)
• SV3490 - Machine de Rodage Verticale, Colonne fixe simple/course de 60 pouces/base SV2410/table à rainures en T/CE/400/460 V 50/60 Hz (inclut ensemble de protection)
• SV3400-2 - Machine de Rodage Verticale, Deux colonnes fixes/pots de guidage/table d'indexation à 3 positions/course de 30 pouces

Caractéristiques + Avantages

• Système de contrôle Sunnen2 flexible et facile à utiliser assure des changements rapides et une formation opérateur
• Dernières technologies de sécurité
• Configurations de machine multiples disponibles
• Broche servo de précision 6.3 kw (8.5 hp) offre une qualité d'alésage supérieure
• Système d'alimentation rotatif et choix d'outillage supérieur (GHSS; GHTS; PH; CV/CK; P20/P28; MPS) offrent des alésages extrêmement précis
• Table à rainures en T optionnelle, table d'indexation et cadre de fixation surélevé permettent une polyvalence de fixation
• Glissières verticales et horizontales robustes assurent des performances supérieures et une longue durée de vie sans problème, système de lubrification automatique standard pour les composants critiques

Informations supplémentaires
Avec son moteur de broche servo de 6.3 kw (8.5 HP) et son puissant moteur de course servo de 8.0 kw (10.8 hp), la série SV-3400 peut gérer presque n'importe quel travail. Elle est parfaite pour la production de volume moyen à élevé dans de grands alésages de 19 mm à 203 mm (.75 in. à 8.0 in.) et convient à une large gamme d'applications.

Caractéristiques / Spécifications techniques

• Plage de diamètre (ID) : 19 - 203 mm (.75 - 8.0 in.)
• Poids de la pièce : 900 kg (2000 lbs.)
• Longueur de course : 582 mm (20.75 in.) à 2285 mm (90.0 in.)
• Vitesses de broche : 10 à 600 tr/min (dépend du modèle)
• Vitesses de course : jusqu'à 186 spm (dépend du modèle)
• Moteur de broche servo : 6.3 kw (8.5 HP)
• Moteur de course servo : 8.0 kw (10.8 HP)
