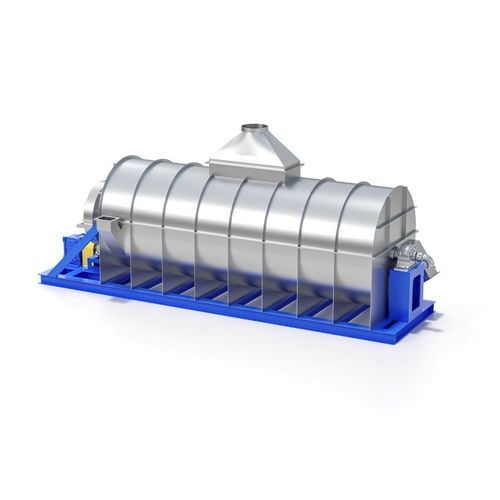

Sécheur à convection TDB series

continucompactmodulaire

Aperçu du produit: Le séchoir à faisceau tubulaire est un séchoir chauffé à la vapeur indirecte, bien connu pour son traitement efficace et doux des produits. PRINCIPE DE FONCTIONNEMENT Le faisceau tubulaire chauffé à la vapeur tourne lentement dans un boîtier fixe et transporte le produit à sécher axialement à travers le séchoir. Des pelles transportent le produit le long de la circonférence du boîtier, où il tombe à travers le faisceau tubulaire chauffé à chaque rotation. Le séchage économique et doux est obtenu par contact avec les tubes et convection. La source de chaleur est généralement de la vapeur saturée entre 4 et 10 barg, des solutions avec une pression de vapeur plus basse sont disponibles. CARACTÉRISTIQUES PRINCIPALES DU DESIGN - Auto-nettoyage efficace pour minimiser les zones mortes, l'accumulation de produit et la dégradation du produit - Excellent pétrissage et mélange pour une meilleure homogénéisation - Transfert de chaleur efficace - Haute efficacité de renouvellement de surface - Grand volume de vapeur libre - Contrôle précis et uniforme de la température grâce à de grandes surfaces de transfert de chaleur - Traitement continu ou par lots - Intensification du processus - Traitement de produits collants et très visqueux - Le temps de résidence est indépendant de la vitesse de l'agitateur, large et flexible gamme de temps de résidence moyens - Échelle de processus fiable du pilote aux unités industrielles - Grandes capacités de production, économie d'échelle - Rendement maximal du processus par unité de volume - Conception fiable et robuste - Retour sur investissement rapide AVANTAGES - Séchage uniquement avec de la vapeur indirecte et balayage d'air ambiant, ce qui signifie aucune pollution de votre produit. - Coûts d'installation bas grâce à un design modulaire et une pré-fabrication. - Séchage doux grâce à des températures basses. - Faible consommation d'énergie dans la gamme de 1,25 à 1,3 lbs de vapeur/lbs d'évaporation d'eau. - Étanchéité et isolation optimales garantissent des températures de bulbe humide élevées et optimisent la récupération d'énergie jusqu'à 67% dans d'autres processus (par exemple, évaporateur). - Processus sûr : teneur en oxygène minimisée assure le risque d'explosion et d'incendie le plus bas. Conception ATEX si nécessaire. - Propre et respectueux de l'environnement : Collecteur de poussière intégré pour minimiser les émissions de poussière dans l'atmosphère – des systèmes en boucle fermée sont également disponibles. - Système étanche aux gaz fermé ainsi que conception pour séchage sous pression atmosphérique possible. APPLICATIONS - Industrie de l'amidon et des céréales - Alcool / Éthanol et Brasserie - Énergie et Environnement MODÈLES ET SPÉCIFICATIONS TECHNIQUES Modèle | Capacité d'évaporation (kg/h) | Diamètre du faisceau tubulaire (mm) | Longueur du faisceau tubulaire (mm) | Nombre de tubes | Puissance installée (kW) SK-TBD-1.0 | 500 | 1000 | 4000 | 60 | 7.5 SK-TBD-1.5 | 800 | 1500 | 4000 | 90 | 11 SK-TBD-2.0 | 1200 | 2000 | 4000 | 120 | 15 SK-TBD-2.5 | 1600 | 2500 | 4000 | 150 | 18.5 SK-TBD-3.0 | 2000 | 3000 | 4000 | 180 | 22 Caractéristiques clés / Spécifications techniques: - Séchoir chauffé à la vapeur indirecte - Faisceau tubulaire rotatif dans un boîtier fixe - Transport axial du produit basé sur des pelles - Pression de vapeur : 4–10 barg (plus basse disponible) - Capacité d'évaporation : 500–2000 kg/h (voir tableau) - Diamètre du faisceau tubulaire : 1000–3000 mm - Longueur du faisceau tubulaire : 4000 mm - Nombre de tubes : 60–180 - Puissance installée : 7.5–22 kW - Applications : Amidon, céréales, alcool, brasserie, énergie, environnement
