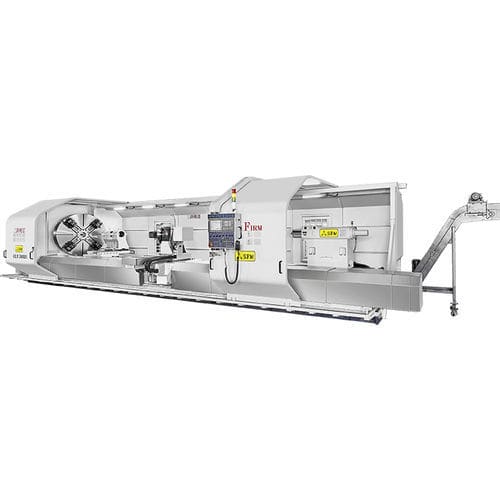

Tour CNC CL series

horizontal2 axesà banc plat

Distance entre les centres : 4200 mm ~ 8200 mm Largeur du lit : 1525 mm Largeur totale du lit : 1835 mm Alésage de la broche : 153 mm Capacité de production Distance entre les centres - 4200 mm (168") - 5200 mm (208") - 6200 mm (248") - 7200 mm (288") - 8200 mm (328") Poupée Nez de broche - A2-20 Alésage de la broche - 153 mm (6") Chariot Servomoteur AC - X : 4 KW (5.4 HP) Z : 9 KW (12.1 HP) Avance de coupe - X/ Z : 0.001-500 mm/tour (0.0004"-20"/tour) Tourelle Station d'outils (aléatoire) disponible - H4 / *V8 (Opt.) Taille du tournage extérieur - 32x32 mm (1-1/4 "x1-1/4") Barre d'alésage dia. - Ø 60 mm (2.4") Contre-pointe Diamètre du fourreau - Ø 280 mm (11") Course du fourreau - 300 mm (11.8") Cône de centrage - MT NO.7 Moteur Pompe hydraulique - 3,75 KW (5 HP) Pompe de refroidissement - 0,75 KW (1 HP) Plateau Largeur du banc - 1525 mm (60") Largeur du chemin - 1835 mm (72") Chargement maximal de la pièce - 15-20 tonnes Accessoires standard Commande Fanuc OiTF Système de refroidissement poste d'outils à 4 voies Système hydraulique Système de lubrification Douille centrale et douille centrale Boulons et écrous de mise à niveau Boîte à outils + outils Manuel du contrôleur CNC Accessoires en option Tourelle double Tourelle d'outils H4 Tourelle à outils H6 Lunette à centrage automatique Grand alésage de la broche mandrin hydraulique à 3 mors mandrin pneumatique à 3 mâchoires Mandrin double C-AXIS (Outillage vivant) mandrin indépendant à 4 mors mandrin à 4 mors Dispositif d'alésage Contre-pointe hydraulique Convoyeur de copeaux Commande Fagor Contrôle Siemens Tourelle spéciale H4 Lunette à rouleaux
