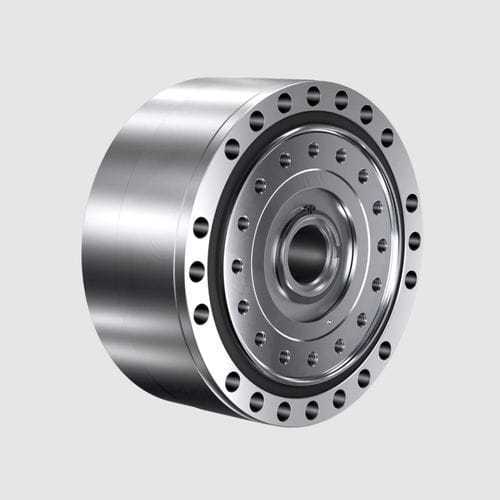

Réducteur cycloïdal B series

coaxialà alésage clavetéà arbre cannelé

Courte description
Réducteur cycloïdal compact et entièrement étanche pour applications d'automatisation industrielle, offrant un jeu extrêmement faible et une lubrification à vie.

Aperçu
Réducteur polyvalent adapté à un large éventail de tâches d'automatisation. Boîtier cylindrique compact conçu pour une intégration directe aux systèmes d'entraînement.

• Jeu (backlash) : <1 arcmin
• Entièrement étanche et prêt à l'emploi
• Sans entretien, lubrifié pour la durée de vie
• Disponible en 4 tailles (B15, B25, B35, B45)
• Cinq rapports de réduction selon la taille
• Options de montage moteur modulaires

Variantes d'arbre d'entrée

• Clavette (standard)
• Bague de serrage (standard)
• Arbre cannelé (optionnel)

Principales données produit (aperçu)
Pas de jeu mécanique significatif
Jeu : <1 arcmin
Tailles : 4 (B15, B25, B35, B45)
Rapports de réduction : 29:1 / 59:1 / 89:1 / 119:1 / 179:1 (disponibilité selon la taille)
Couple nominal en sortie : 179 Nm à 1 569 Nm (à n1 = 1 500 rpm)
Couple d'accélération : 417 Nm à 4 000 Nm
Couple de pic court terme max. : 834 Nm à 8 000 Nm
Vitesse d'entrée : jusqu'à 6 400 rpm
Moment de flexion admissible max. : 883 Nm à 4 000 Nm
Raideur en flexion : 510 Nm à 2 450 Nm
Capacité de charge axiale : 3 924 N à 15 000 N
Rigidité en torsion : jusqu'à 540 Nm/arcmin

Données clés (points forts)
Couple d'accélération : jusqu'à 4 000 Nm
Rapport le plus élevé en une étape : 179:1
Plus petit diamètre de boîtier : 126 mm (B15)

Dimensions principales et masse
En-tête tableau : Taille | Longueur L [mm] | Diamètre G [mm] | Diamètre D [mm] | Diamètre d1 (1) [mm] | Poids [kg]
B15 | 72.5 | 126 | 90 | 19 | 4.9
B25 | 81.3 | 156 | 114 | 24 | 8.4
B35 | 93.5 | 186 | 140 | 32 | 14.1
B45 | 108.5 | 231 | 174 | 38 | 24.3
Diamètre G = Diamètre du boîtier
Diamètre D = Diamètre de sortie principal
Diamètre d1 = Diamètre de l'arbre d'entraînement
(1) Valeurs maximales, adaptées au moteur client

Données principales — Couple et vitesse
En-tête tableau : Taille | Couple nominal en sortie (1) [Nm] | Couple d'accélération/freinage [Nm] | Vitesse moyenne d'entraînement (2) [rpm] | Vitesse max. d'entraînement [rpm]
B15 — (i 29) 218 Nm; (i 59, 89, 119) 232 Nm | Couple accél./freinage 417 Nm / 613 Nm | Vitesse moyenne 4 200 / 5 600 rpm | Max. 6 230 / 6 400 rpm
B25 — (i 29) 419 Nm; (i 59, 89, 119) 449 Nm | Couple accél./freinage 721 Nm / 1 029 Nm | Vitesse moyenne 3 100 / 4 200 rpm | Max. 5 360 / 5 490 rpm
B35 — (i 29) 741 Nm; (i 59, 89, 179) 820 Nm | Couple accél./freinage 1 336 Nm / 1 960 Nm | Vitesse moyenne 2 500 / 3 300 rpm | Max. 4 270 / 4 330 rpm
B45 — (i 29) 1 000 Nm; (i 59, 89, 179) 1 569 Nm | Couple accél./freinage 3 189 Nm / 4 000 Nm | Vitesse moyenne 1 900 / 2 600 rpm | Max. 3 450 / 3 500 rpm
(1) À la vitesse d'entraînement n1 = 1500 rpm; (2) À 50 % de cycle de service

Capacité des roulements de sortie
En-tête tableau : Taille | Moment de flexion admissible max. [Nm] | Charge axiale admissible poussée/tirage [N]
B15 | 883 | 3 924
B25 | 1 660 | 5 220
B35 | 2 700 | 9 000
B45 | 4 000 | 15 000

Rapports disponibles
En-tête tableau : Taille | Rapports
B15 | 29 / 59 / 89 / 119
B25 | 29 / 59 / 89 / 119
B35 | 29 / 59 / 89 / 119
B45 | 29 / 59 / 89 / 119 / 179

Caractéristiques / Avantages

• Conception cylindrique compacte pour intégration peu encombrante
• Haute rigidité torsionnelle jusqu'à 540 Nm/arcmin
• Grande capacité de surcharge — couple de pic à court terme jusqu'à 4 000 Nm
• Haute efficacité mécanique
• Entièrement étanche et sans maintenance pour la durée de vie
• Lubrification à vie pour toute position d'installation

Caractéristiques / Spécifications techniques

• Série / type : Fine Cyclo B-Series Type F4C
• Jeu (backlash) : <1 arcmin
• Tailles disponibles : B15, B25, B35, B45 (4 tailles)
• Rapports de réduction (selon la taille) : 29:1, 59:1, 89:1, 119:1, 179:1
• Plage de couple nominal : 179 Nm à 1 569 Nm (à n1 = 1 500 rpm)
• Plage de couple d'accélération : 417 Nm à 4 000 Nm
• Couple de pic court terme max. : 834 Nm à 8 000 Nm
• Vitesse d'entrée : jusqu'à 6 400 rpm
• Moment de flexion admissible max. : 883 Nm à 4 000 Nm
• Raideur en flexion : 510 Nm à 2 450 Nm
• Capacité de charge axiale : 3 924 N à 15 000 N
• Rigidité en torsion : jusqu'à 540 Nm/arcmin
• Plus petit diamètre de boîtier : 126 mm (B15)
• Plage de poids (par taille) : B15 = 4.9 kg; B25 = 8.4 kg; B35 = 14.1 kg; B45 = 24.3 kg
• Options d'arbre d'entrée : clavette, bague de serrage, arbre cannelé (optionnel)
• Boîtier : cylindrique compact, entièrement étanche
