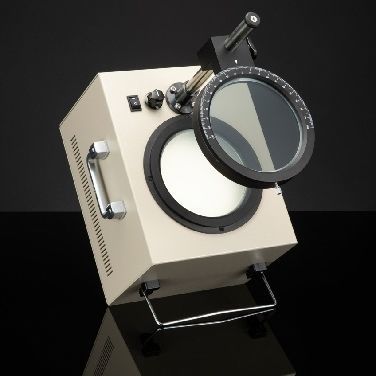

Testeur de qualité optique TS-13N

pour lentilles optiquespour applications pharmaceutiquespour l'industrie électronique

Présentation
Le TS-13N permet d'inspecter les contraintes optiques et les stries dans des matériaux transparents tels que le verre et les plastiques. Il met en évidence les contraintes résiduelles et les irrégularités d'indice de réfraction susceptibles d'entraîner fragilité, courbures ou fissures, facilitant le contrôle qualité des opérations de recuisson et de formage.

Fonctionnement et méthode d'inspection
L'appareil est équipé d'un cadre rotatif gradué de 0° à 100° ; 0° correspond à l'état de référence sans contrainte et les couleurs de contrainte les plus intenses apparaissent généralement vers 90°. L'opérateur définit une limite d'acceptation sur l'échelle : si des couleurs de contrainte sont visibles à une valeur inférieure à cette limite, la recuisson est considérée insuffisante. L'apparence et l'intensité des couleurs peuvent varier selon le matériau et l'épaisseur de l'échantillon.

Remarques sur la recuisson
La recuisson consiste à chauffer jusqu'à une température donnée, maintenir pendant une durée contrôlée puis refroidir lentement. Une recuisson adéquate élimine les contraintes résiduelles, améliore l'usinabilité et réduit le risque de fissures ou de déformations. Une recuisson insuffisante engendre des contraintes optiques et des stries détectables par cet appareil.

Images et échantillons
Les images fournies montrent des exemples d'effets observables, tels que des motifs de fluidité de résine et des stries de verre, pour servir de référence visuelle lors de l'inspection.

Applications

• Contrôle qualité après recuisson de fioles et ampoules
• Inspection de composants en verre pour équipements à rayons X et d'imagerie
• Vérification des polariseurs et composants optiques en production laser et photonique

Caractéristiques techniques

• P/N : TS-13N
• Description : Testeur de contraintes optiques
• Dimensions : 235 x 235 x 400 mm
• Type d'oculaire : Monoculaire
• Alimentation : AC 100–220 V
• Source lumineuse : LED blanche avec contrôleur
• Agrandissement : n/a
• Prix : sur demande (RFQ)
