Micromètre LED TS-HM series

multifonctionà verniermanuel

Présentation

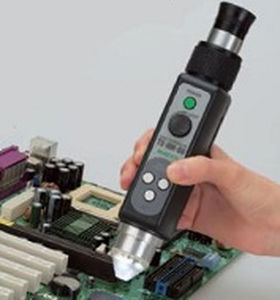

Le micromètre portable TS-HM avec éclairage LED intégré est un microscope de mesure compact conçu pour l'inspection visuelle de précision et la mesure directe de petites pièces. Il s'applique à l'examen de PCB, composants électroniques, pièces métalliques usinées et inscriptions imprimées, et permet une utilisation portable sans câbles pour les contrôles sur site et en laboratoire.

Caractéristiques principales

• Conception tout-en-un : éclairage LED intégré et système d'alimentation interne pour une utilisation sans câble.
• Image en position correcte : optique à prisme en toit fournissant une image droite et non inversée pour une observation naturelle et un alignement facilité.
• Éclairage LED multifonction : neuf LED blanches haute luminosité disposées en trois groupes, séquences d'éclairage sélectionnables et réglage de la luminosité pour améliorer contraste et perception de profondeur.
• Échelle de mesure intégrée : réticule de précision dans l'oculaire permettant la mesure visuelle directe ; la résolution varie selon la puissance.
• Compatibilité caméra : adaptateur optionnel TS-HM-USB pour fixation d'appareils C-mount/CS-mount ; compatible USB, NTSC, GigE et CameraLink. Adaptateurs smartphone possibles pour capture mobile.
• Alimentation par piles : utilise quatre piles AAA pour l'éclairage, permettant des inspections portatives.

Applications

• Inspection de PCB et circuits électroniques
• Vérification de soudures et micro-composants
• Contrôle d'inscriptions et d'étiquettes imprimées
• Inspection de finitions de surface et de pièces usinées
• Contrôle qualité sur site et diagnostics de maintenance

Variantes de modèle et spécifications

• TS-HM-25 — Grossissement : 25x | Champ utile : 7,2 mm | Plus petite division : 0,05 mm | Plage de mesure : 5,0 mm
• TS-HM-60 — Grossissement : 60x | Champ utile : 3,0 mm | Plus petite division : 0,02 mm | Plage de mesure : 2,0 mm
• TS-HM-120 — Grossissement : 120x | Champ utile : 1,8 mm | Plus petite division : 0,01 mm | Plage de mesure : 1,0 mm

Remarques supplémentaires
L'oculaire intègre une échelle de précision permettant la mesure immédiate sans accessoires externes. Accessoires optionnels : adaptateur caméra C/CS (série TS-HM-USB) et supports compatibles tels que TS-P22Z pour installations fixes.

Spécifications techniques

• Marque : SUGITOH CO., LTD.
• Famille / série : TS-HM series
• Options de grossissement : 25x, 60x, 120x
• Champ utile (E.F.V.) : 7,2 mm (25x), 3,0 mm (60x), 1,8 mm (120x)
• Plus petite division (résolution) : 0,05 mm (25x), 0,02 mm (60x), 0,01 mm (120x)
• Plage de mesure : 5,0 mm (25x), 2,0 mm (60x), 1,0 mm (120x)
• Éclairage : 9 LED blanches haute luminosité, séquence en trois étapes, réglage de la luminosité
• Alimentation : système embarqué, alimenté par quatre piles AAA
• Optique : prisme en toit pour observation droite et non inversée
• Compatibilité caméra : caméras C/CS mount ; taille d'imager recommandée 2/3" ou plus ; adaptateur TS-HM-USB disponible en option
• Applications typiques : inspection PCB, contrôle soudures/connecteurs, vérification d'inscriptions/étiquettes, inspection de finitions, contrôle qualité sur site
