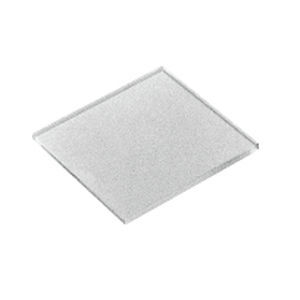

Filtre optique passe-bande TS-0801R series

de lumière visiblecoupe infrarougeen verre B270

Présentation
Les filtres froids réfléchissent le rayonnement infrarouge (chaleur) tout en laissant passer la lumière visible. Le substrat standard est en verre B270. Les performances thermiques peuvent être modifiées par des traitements de dépôt (coatings).

Applications

• Sources lumineuses de projecteurs
• Sources lumineuses pour lampes à fibre optique
• Sources LED pour fibre optique

Caractéristiques techniques

• Matériau : B270
• Indice de réfraction : 1,523 / nd
• Chanfreinage : bords ou arêtes entièrement chanfreinés
• Longueur d'onde de conception : 400–700 nm
• Angle d'incidence de conception : θ = 0°
• Dimensions extérieures (carré) : 30×30 à 100×100 mm
• Tolérance d'épaisseur : ±0,2 mm
• Tolérance dimensionnelle extérieure : ±0,3 mm
• Parallélisme : dans les 5 minutes d'arc (5')
• Qualité de surface : MIL 60-40

Modèles disponibles (exemples)

• TS-0801R — Taille : 30×30 mm ; TC : 2.0 ; Matériau : B270 ; Prix (HT) : 13 000 JPY ; Prix (TTC) : 14 300 JPY
• TS-0801R1 — Taille : 50×50 mm ; TC : 2.0 ; Matériau : B270 ; Prix (HT) : 14 000 JPY ; Prix (TTC) : 15 400 JPY
• TS-0801R2 — Taille : 100×100 mm ; TC : 2.0 ; Matériau : B270 ; Prix (HT) : 47 000 JPY ; Prix (TTC) : 51 700 JPY

Remarques
Quantités en stock réduites. Délai maximal en cas de rupture de stock : 45 jours.
