Prisme triangulaire TS-07 series

en verre BK7

Aperçu du produit

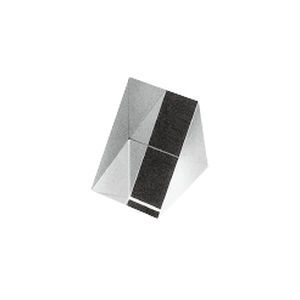

Prismes optiques à angle droit (90°) de la série TS-0700P. Ces prismes inversent l'orientation gauche/droite de l'image et dévient la lumière incidente de 90° ; l'association des surfaces en toit provoque une inversion horizontale de 180°. Les articles standard sont fournis non revêtus ; des revêtements antireflet ou métalliques sont disponibles sur demande.

Applications

• Jumelles et viseurs optiques
• Oculaires et chemins optiques de microscopes
• Systèmes d'observation latérale, d'inspection ou d'éclairage
• Intégration à proximité des objectifs photo et des guides/fibres lumineux

Informations complémentaires
Si un prisme est placé dans un faisceau focalisant, la position de mise au point se décale d'environ un tiers de la taille du prisme pour le matériau BK7. L'utilisation du prisme dans le trajet d'image peut augmenter l'aberration sphérique et la courbure de champ ; en tenir compte dans la conception optique.

Caractéristiques

• Matériau : BK-7 / S.F.S.
• Indice de réfraction (valeurs standard) : BK-7 : 1,51680 (nd), 1,51872 (ne) ; S.F.S. : 1,4585 (nd), 1,4681 (ne)
• Longueur d'onde de conception : 587,6 nm (ligne d)
• Tolérances :
  • Angle : ±3'
  • Erreur pyramidale : ±3'
  • Planéité de surface : λ/4
  • Qualité de surface : MIL60-40

Liste de prix standard (prix hors taxes)

• TS-0700P | 2×2×2 mm | BK-7 | 6 000
• TS-0701P | 3×3×3 mm | BK-7 | 5 000 (production sur commande si rupture de stock)
• TS-0702P | 5×5×5 mm | BK-7 | 3 300
• TS-0703P | 10×10×10 mm | BK-7 | 3 000
• TS-0704P | 13×13×13 mm | BK-7 | 4 000 (production sur commande si rupture de stock)
• TS-0705P | 15×15×15 mm | BK-7 | 4 500
• TS-0706P | 17×17×17 mm | BK-7 | 3 500 (production sur commande si rupture de stock)
• TS-0707P | 20×20×20 mm | BK-7 | 5 500
• TS-0708P | 22×22×22 mm | BK-7 | 5 500
• TS-0709P | 25×25×25 mm | BK-7 | 6 000
• TS-0710P | 30×30×30 mm | BK-7 | 8 500
• TS-0711P | 35×35×35 mm | BK-7 | 22 000
• TS-0712P1 | 40×40×40 mm | BK-7 | 24 000

Options de revêtement (exemples, prix hors taxes)

• TS-0702PAL | 5×5×5 mm | BK-7 | 7 000 | Revêtement AL+SiO
• TS-0703PAL | 10×10×10 mm | BK-7 | 6 500 | Revêtement AL+SiO
• TS-0705PAL | 15×15×15 mm | BK-7 | 7 000 | Revêtement AL+SiO
• TS-0707PAL | 20×20×20 mm | BK-7 | 8 000 | Revêtement AL+SiO
• TS-0709PAL | 25×25×25 mm | BK-7 | 8 500 | Revêtement AL+SiO

Délais
Articles généralement en stock. En cas de rupture, délai maximum de livraison : 45 jours.
